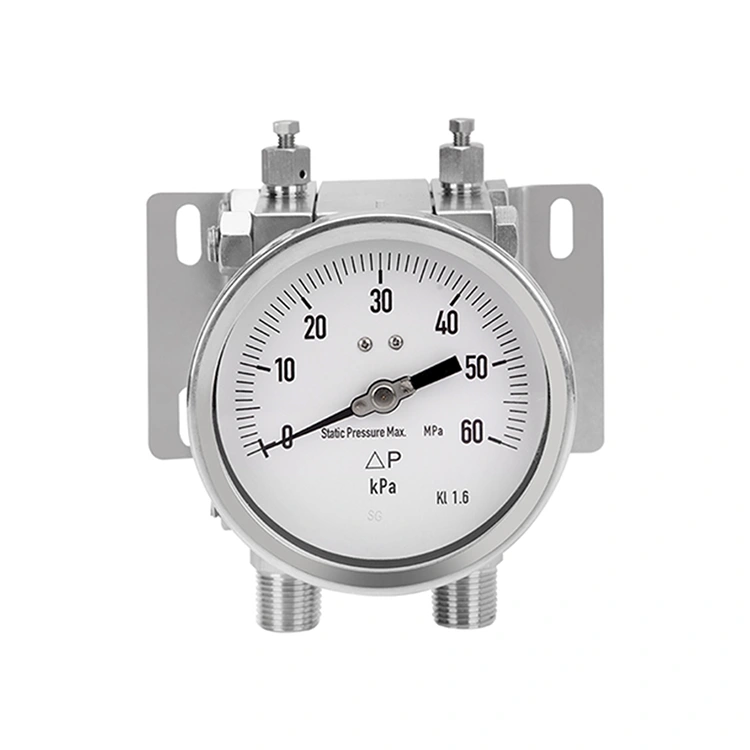

Alle metalen mediakamer

De All Metal Media Chamber biedt superieure weerstand tegen corrosie en hoge drukomstandigheden, waardoor deze ideaal is voor een breed scala aan procestoepassingen. De verschildrukmeter meet nauwkeurig het drukverschil tussen twee punten en biedt nauwkeurige metingen die cruciaal zijn voor procescontrole en -bewaking.

Met Model DP73 krijgt u een veelzijdige en betrouwbare oplossing die voldoet aan de hoge normen van de procesindustrie. De volledig metalen constructie zorgt voor langdurige prestaties, terwijl de precisiemeetmogelijkheden de nauwkeurigheid bieden die u nodig hebt om optimale procesomstandigheden te handhaven.

Of u zich nu in de chemische, petrochemische, farmaceutische of voedingsmiddelen- en drankenindustrie bevindt, onze volledig metalen kamerverschildrukmeter, model DP73, is uw vertrouwde partner voor procescontrole en -bewaking. Vertrouw op ons voor kwaliteit, betrouwbaarheid en precisie in uw procestoepassingen.

Sollicitatie

● Voor gasvormige en vloeibare agressieve media die niet hoogviskeus of kristalliserend zijn, ook in agressieve omgevingen

● Pompbewaking en -regeling

● Filterbewaking

● Niveaumeting op gesloten vaten

Speciale kenmerken

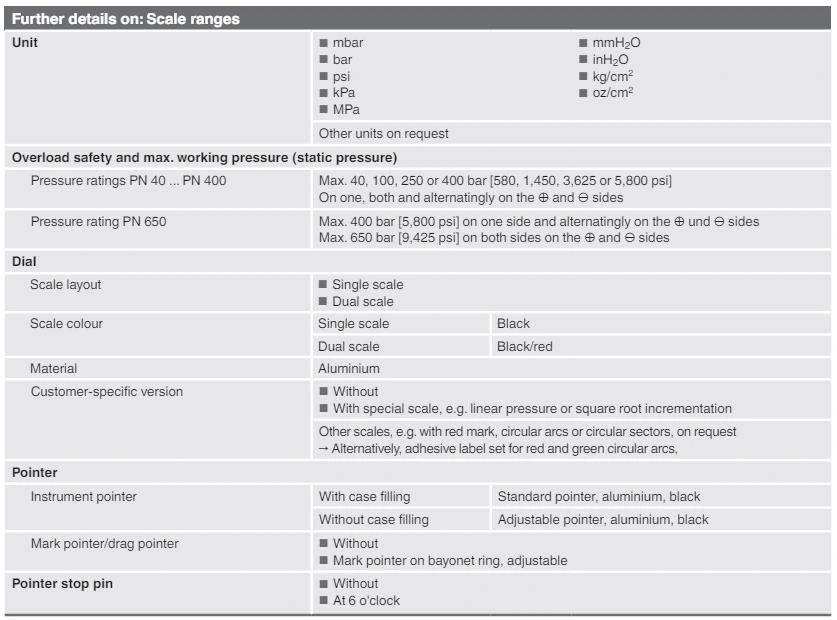

● Verschildrukmeetbereiken van -1 … +30 bar [-14,5 ... 435 psi] tot 0 ... 40 bar [0 ... 580 psi]

● Hoge werkdruk (statische druk) en hoge overbelastingsveiligheid, selecteerbaar 40 bar [580 psi], 100 bar [1.450 psi], 250 bar [3.625 psi], 400 bar [5.800 psi] en 650 bar [9.425 psi]

● De transmissievloeistof in de meetkamer dempt de indicator bij grote drukveranderingen

● Model DP73M: Monel-versie

Functionaliteit

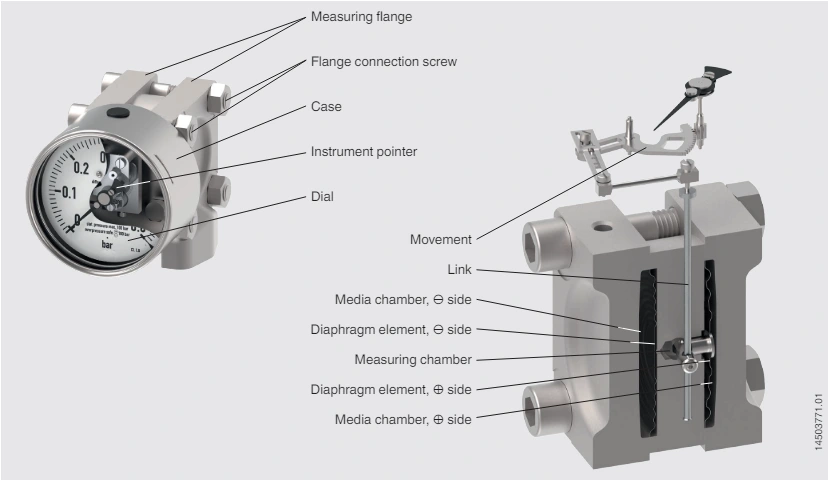

Ontwerp en werkingsprincipe

■ De drukken p1 en p2 werken op de ⊕ en ⊖ zijden van de meetkamer.

■ De mediakamers zijn elk door één membraanelement gescheiden van de met transmissievloeistof gevulde meetkamer.

■ Het drukverschil tussen de ⊕- en ⊖-zijde buigt het membraan van de ⊕-zijde af en verdringt de transmissievloeistof.

■ De doorbuiging wordt via de link doorgegeven aan de beweging.

■ De beweging zet de afbuiging om in een wijzerrotatie. Beveiliging tegen overbelasting Door lastopnamepunten met metalen zittingen voor de membraanelementen is het instrument bestand tegen extreem hoge werkdrukken met drukwaarden van PN 40 ... PN 650 (40 ... 650 bar [580 ... 9.425 psi] ).

Specificaties

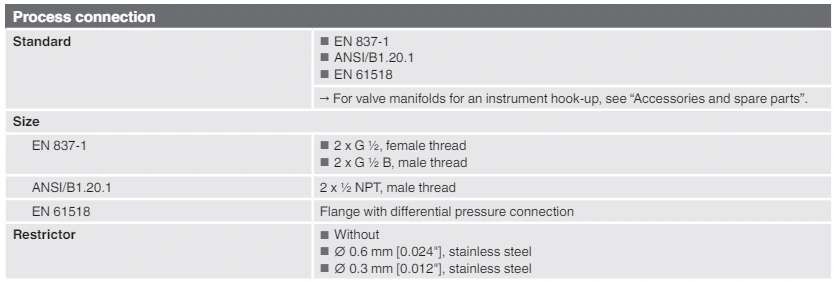

Standaard

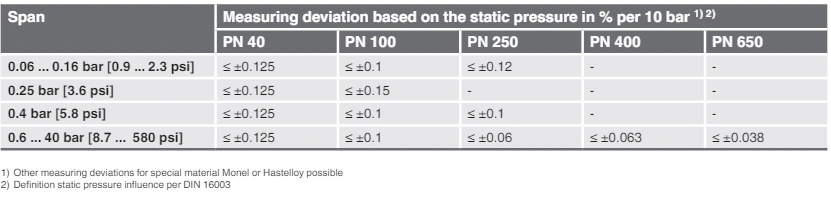

Invloed van statische druk

Overige procesaansluitingen op aanvraag

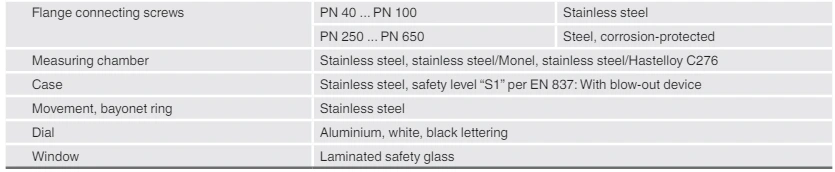

Materiaal (in contact met de omgeving)

Andere versies

■ Olie- en vetvrij

■ Voor zuurstof-, olie- en vetvrij

■ Voor waterstof

■ Siliconenvrij

■ Conform NACE MR 0175 / ISO 15156, gebruik in H₂S-houdende omgevingen bij de olie- en gasproductie

■ Conform NACE 2) MR 0103 / ISO 17945, metalen bestand tegen spanningsscheuren door sulfide

■ Met pre-volume deflagratievlamdover 3) voor aansluiting op zone 0 (EPL Ga)

■ Verschildrukmeter met schakelcontacten, hoge overbelastingsveiligheid,

■ Verschildrukmeter met elektrisch uitgangssignaal, hoge overbelastingsveiligheid
