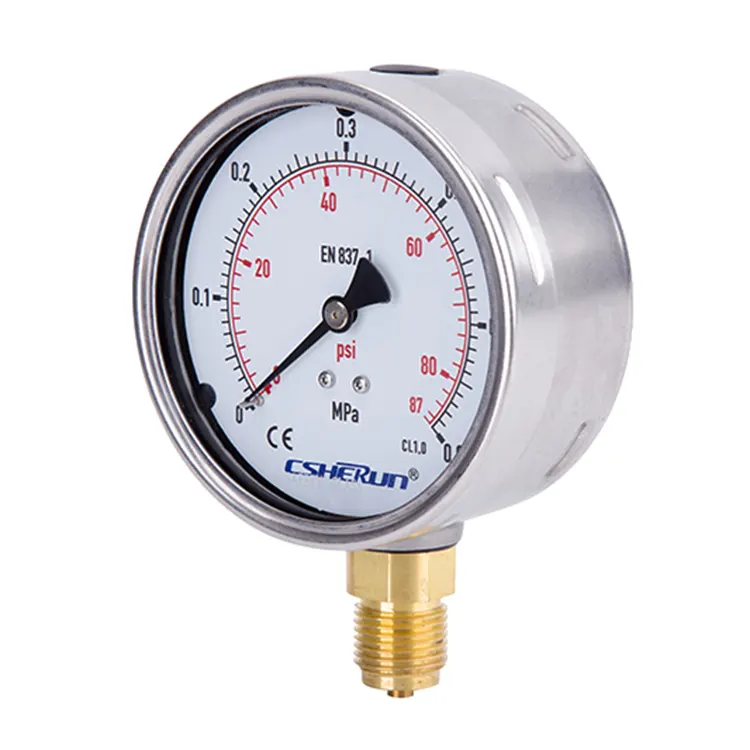

De geavanceerde vloeistofvuldrukmeter, geproduceerd in China, wordt voornamelijk gebruikt voor het meten van de gasdruk, met de mogelijkheid om microdruk te beoordelen en een zekere mate van overdrukbescherming te bieden. Deze meter is gemaakt van een koperlegering en is omhuld met robuust roestvrij staal en zorgt voor zowel precisie als duurzaamheid.
De CSHERUN vloeistofvuldrukmeter, vervaardigd in China, is ontworpen voor gebruik met gasvormige en vloeibare media die niet zeer stroperig zijn, niet kristalliseren en geen corrosie veroorzaken aan koperlegeringen. Bij het meten van gas of damp is het van cruciaal belang dat u zich houdt aan de tabel "Selectiecriteria conform EN 837-2" om compatibiliteit en nauwkeurigheid te garanderen.
Voor extra gemak biedt CSHERUN de mogelijkheid om de wijzerplaatmarkeringen aan te passen aan uw specifieke behoeften. Op verzoek kunnen we ook uw bedrijfslogo op de wijzerplaat afdrukken, waardoor uw vloeistofvuldrukmeter een persoonlijk tintje krijgt.
● Trillings- en schokbestendig
● Geschikt voor zware trillingen en hoge, dynamische drukbelastingen
● Geschikt voor alle gasvormige en vloeibare media die het druksysteem niet belemmeren of onderdelen van koperlegeringen aantasten
● Langere levensduur door minder slijtage en corrosiebescherming van het meetsysteem
● Hydraulica
● Compressoren, scheepsbouw
● Medische techniek
● Betrouwbaar en kosteneffectief
● Verschillende aangepaste versies beschikbaar
● Voor gasvormige en vloeibare media die niet zeer viskeus zijn, kristalliseren niet en tasten koperlegeringen niet aan.
● ！Voor het meten van gas of damp moeten deze meters worden gebruikt in overeenstemming met de tabel “Selectiecriteria zoals vóór EN 837-2”.
|
Maximale schaalwaarde van manometer (bar) |
≤25 |
<25 tot ≤600 |
<600 tot ≤1000 |
|
Aantal drukcycli |
120 000 |
100.000 |
30 000 |
|
Ontwerp |
EN837-1 |
|
|
Nominale maat in mm |
63，100, 160 |
|
|
Nauwkeurigheidsklasse (volgens EN837-1) |
63 mm : Cl1.6 100, 160 mm: Kl1.0 |
|
|
Meetbereiken
|
-1 … 0bar tot -1 … 15bar 0 … 0,6 bar tot 0 … 1000 bar |
|
|
Toepassingsgebied
|
Stabiel: ≤600 bar volledige schaalwaarde >600 bar 3/4 x volledige schaalwaarde
Dynamische belasting: ≤600bar 0,9 x volledige schaalwaarde >600 bar 2/3 x volledige schaalwaarde
Korte tijd: ≤600bar 1,3 x volledige schaalwaarde >600 bar volledige schaalwaarde |
|
|
Bedrijfstemperatuurbereik |
Omgeving: -20 …. +60℃ Medium: maximaal +60℃ |
|
|
Temperatuurprestaties |
Wanneer de temperatuur van het meetsysteem afwijkt van de referentietemperatuur (+20℃): max. ±0,4%/10k van het bereik |
|
|
Mate van bescherming |
IP65 (EN 60529) |
|
|
Procesaansluiting |
Koperlegering G1/2B – sleutelwijdte SW22 |
|
Verbindingslocatie
|
Onderste montage Lagere achterkant Montage middenachter (alleen voor NS63) |
|
Drukelement |
Koperlegering ≤60bar C-type buis >60bar spiraalvormige buis |
|
Beweging |
Koperlegering |
|
Wijzerplaat
|
Aluminium, wit, Wijzerplaatmarkering zwart en rood |
|
Wijzer |
Aluminium, zwart |
|
Geval |
RVS 304 met uitblaasopening |
|
Bezel van het bajonettype |
Roestvrij staal 304 |
|
Raam |
Veiligheidsglas |
|
Vloeistof vullen |
Glycerine (99,5%), Siliconenolie (optie) |
■ Andere procesaansluitingen, de aansluitschroefdraad kan PT, NPT, BSPT enz. zijn.
■ Speciale weegschalen
■ Paneelmontagerand
■ 3-gatsbevestiging, paneelmontagerand
■ Andere speciale versies
