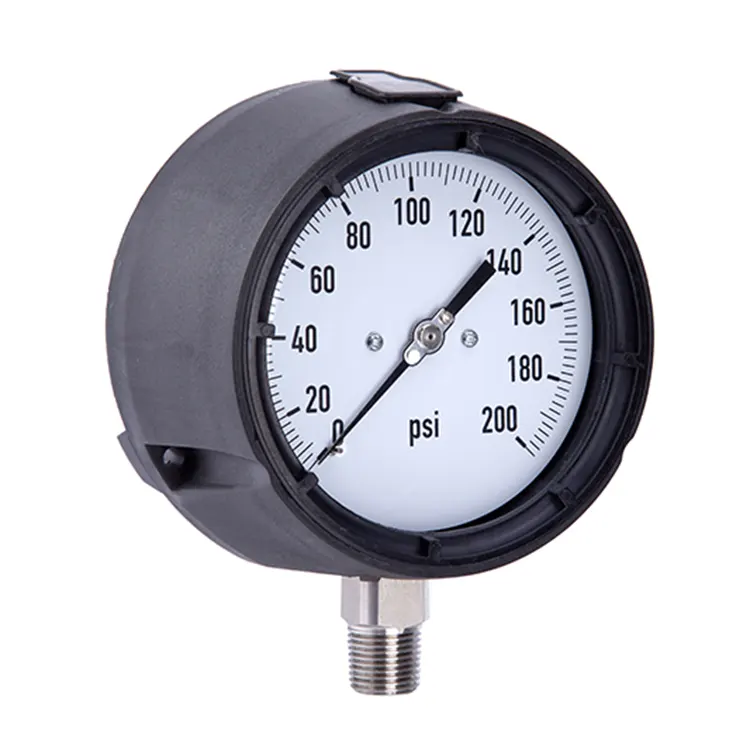

De geavanceerde procesdrukmeter, vervaardigd in China, wordt voornamelijk gebruikt voor het meten van de gasdruk en biedt tot op zekere hoogte mogelijkheden voor microdrukmeting en overdrukbescherming. Deze meter is gemaakt van roestvrij staal en is gehuisvest in fenolische behuizingsmaterialen en beschikt over uitzonderlijke stabiliteit tijdens de belastingscyclus en schokbestendigheid.
De veiligheidsversie van de procesdrukmeter is voorzien van een stevige schotwand die is ontworpen in overeenstemming met de vereisten en testomstandigheden van ASME B 40.100. Bovendien omvat het koffervulling om hoge dynamische drukbelastingen en trillingen te weerstaan, waardoor het geschikt is voor een breed scala aan toepassingen. De schaal varieert van 0 tot 10 psi tot 0 tot 30.000 psi [0 tot 0,6 bar tot 0 tot 2.000 bar], wat veelzijdigheid biedt voor verschillende drukmeetbehoeften.
De CSHERUN-procesdrukmeter is ideaal voor toepassingen met zeer dynamische drukbelastingen en trillingen. Het is geschikt voor het meten van gasvormige en vloeibare agressieve media die niet erg stroperig of kristalliseren, zelfs niet in ruwe omgevingen. Deze meter blinkt uit in de procesindustrie, inclusief fabrieksbouw, de chemische en petrochemische industrie, energiecentrales, mijnbouw, zowel onshore als offshore, en milieutechnologie. Bovendien is het zeer geschikt voor machinebouw en algemene installatiebouw.
● Voor toepassingen met zeer dynamische drukbelastingen en trillingen
● Voor gasvormige en vloeibare agressieve media die niet erg stroperig of kristalliseren, ook in agressieve omgevingen
● Procesindustrie: fabrieksbouw, chemische industrie, petrochemische industrie, energiecentrales, mijnbouw, on-/offshore en milieutechnologie
● Machinebouw en algemene fabrieksbouw
● Uitstekende stabiliteit bij belasting en schokbestendigheid
● Veiligheidsversie met massieve schotwand ontworpen in overeenstemming met de eisen en testomstandigheden van ASME B 40.100
● Met koffervulling voor toepassingen met hoge dynamische drukbelastingen en trillingen
● Schaalbereik van 0 … 10 tot 0 … 30.000 psi [0 ... 0,6 tot 0 ... 2.000 bar]
|
Maximale schaalwaarde van manometer (bar) |
≤25 |
<25 tot ≤600 |
<600 tot ≤1000 |
|
Aantal drukcycli |
120 000 |
100.000 |
30 000 |
|
Ontwerp |
ASME B40.100 |
|
Nominale maat in mm |
115, 160 |
|
Nauwkeurigheidsklasse |
±0,5% < 1600 bar ±1% >1600bar |
|
Schaalbereiken |
0 … 0,06 tot 0 … 2000 bar |
|
Beperking van de druk
|
Continu: Volledige schaalwaarde Fluctuerend: 0,9 x volledige schaalwaarde Korte tijd: 1,5x volledige schaalwaarde |
|
Toegestane temperatuur
|
Omgeving: -40 … +60 °C (zonder vulling) -20 … +60°C (glycerinevulling)
Medium: -20 … +100°C |
|
Temperatuureffect |
Bij afwijking van de referentieomstandigheden op het meetsysteem: ≤ ±0,4% per 18 °F [≤ ±0,4% per 10 °C] van de volledige schaalwaarde |
|
Bescherming tegen binnendringing volgens IEC/EN 60529 |
IP54 IP65 |
|
Procesaansluiting
|
Roestvrij staal 316L Monel, Hastelloy C (optioneel) 1/4NPT of 1/2NPT (mannelijk) 1/4G of 1/2G (mannelijk) |
|
Verbindingslocatie |
Ondermontage Lagere achterkant |
|
Capsule-element |
Roestvrij staal 316L |
|
Beweging |
Roestvrij staal |
|
Wijzerplaat |
Aluminium |
|
Wijzer |
Aluminium, zwart |
|
Geval |
Thermoplastisch, zwart, met massieve schotwand en uitblaasbare achterkant |
|
Raam |
Plastic |
|
Ring |
Geschroefde rand |
■ Andere procesaansluiting
■ Montage op membraanafdichtingen, zie productrecensie membraanafdichtingen
■ Adapterkit voor paneelmontage
■ Raam: Instrumentenglas of gelaagd veiligheidsglas
■ Wijzerplaatindeling naar wens van de klant
■ Koffervulling met siliconen
