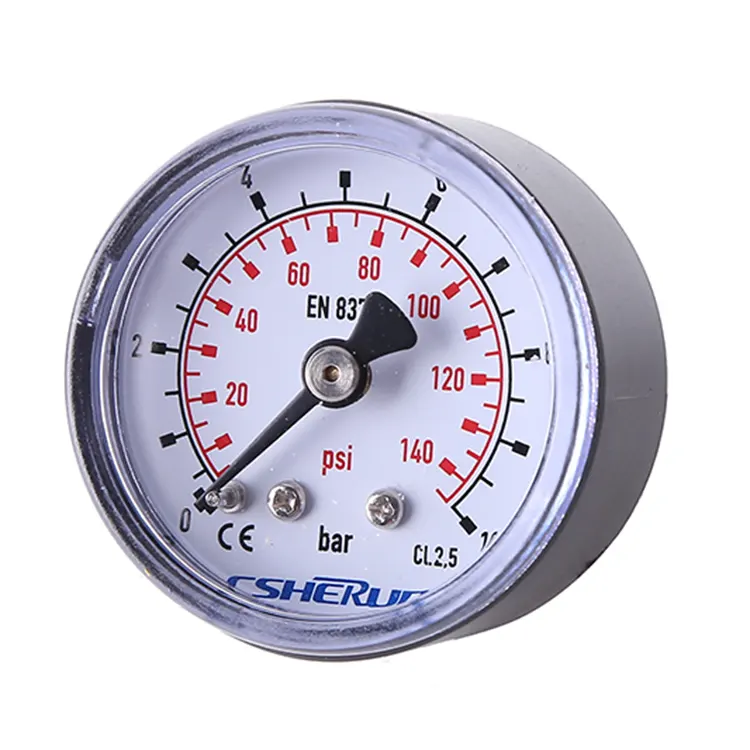

Als professionele fabrikant willen wij u graag een hoogwaardige manometer met plastic behuizing bieden. En wij bieden u de beste after-sales service en tijdige levering. De geavanceerde drukmeter met plastic behuizing, vervaardigd in China, wordt voornamelijk gebruikt voor het meten van de gasdruk, met de mogelijkheid om microdrukmetingen uit te voeren en een zekere mate van overdrukbescherming te bieden. Deze meter is gebouwd met een bourdonbuis van koperlegering en gehuisvest in een duurzame plastic behuizing en biedt een robuuste en betrouwbare oplossing.
De CSHERUN manometer met plastic behuizing is ontworpen voor gebruik met gasvormige en vloeibare media die niet erg viskeus zijn, niet kristalliseren en niet corrosief zijn voor koperlegeringen. Bij het meten van gas of damp is het van cruciaal belang dat u zich houdt aan de selectiecriteria die zijn beschreven in de tabel "Selectiecriteria volgens pre-EN 837-2" om een nauwkeurige en veilige werking te garanderen.
● Voor pneumatische en verwarmingssysteemtoepassingen
● Ontwerp volgens 837-1
● Medische techniek
● Betrouwbaar en kosteneffectief
● Verschillende aangepaste versies beschikbaar
Voor gasvormige en vloeibare media die niet zeer stroperig zijn, niet kristalliseren en koperlegeringen niet aantasten.
！Voor het meten van gas of damp moeten deze meters worden gebruikt in overeenstemming met de tabel “Selectiecriteria zoals vóór EN 837-2”.
|
Ontwerp |
EN837-1 |
|
Nominale maat in mm |
40, 50, 63, 80, 100 |
|
Nauwkeurigheidsklasse (volgens EN837-1) |
Kl2.5: 40, 50 Kl1.6: 63 , 80 Kl1.0: 100 |
|
Meetbereiken |
-1 … 0bar tot -1 … 15bar 0 … 0,6 bar tot 0 … 400 bar |
|
Toepassingsgebied |
Stabiel: 3/4 x volledige schaalwaarde Dynamische belasting: 2/3 x volledige schaalwaarde Korte termijn: volledige schaalwaarde |
|
Bedrijfstemperatuurbereik |
Omgeving: -20 …. +60℃ Medium: maximaal +60℃ |
|
Temperatuurprestaties |
Wanneer de temperatuur van het meetsysteem afwijkt van de referentietemperatuur (+20℃): max. ±0,4%/10k van het bereik |
|
Mate van bescherming
|
IP32 (EN 60529) |
|
Procesaansluiting |

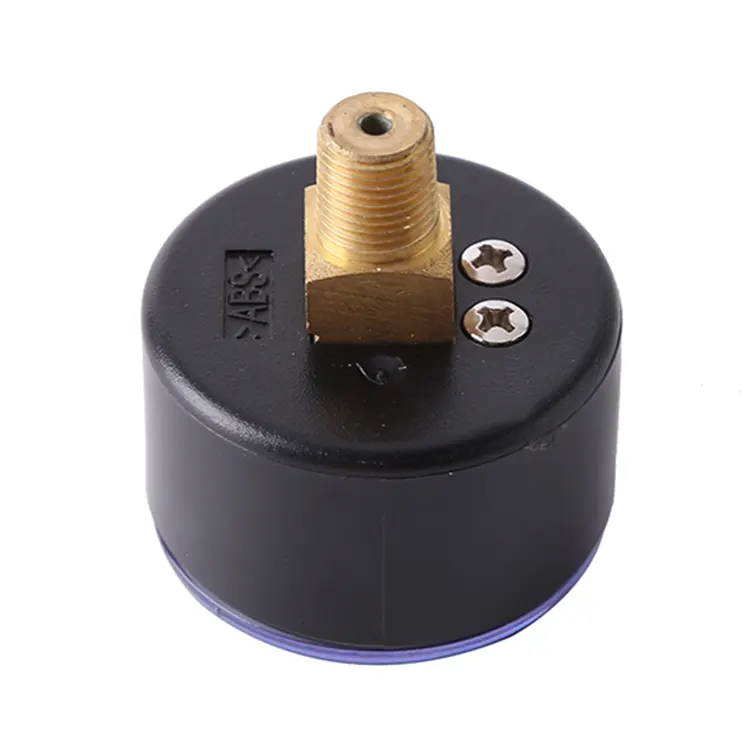

Koperlegering NS 40 G1/8B -- SW 12 NS 50, 63 G1/4B -- SW14 NS 80, 100 onder G1/2B – sleutelwijdte SW22 NS 80, 100 middenachter G1/4B – sleutelwijdte SW14 |
|
Verbindingslocatie |
Onderaan of middenachter |
|
Drukelement |
Koperlegering ≤60bar C-type buis >60bar spiraalvormige buis |
|
Beweging |
Koperlegering |
|
Wijzerplaat |
Aluminium, wit, Wijzerplaatmarkering zwart en rood |
|
Wijzer |
Aluminium, zwart |
|
Geval |
Zwart ABS |
|
Raam |
Clip-in kunststof, NS80, 100 met verstelbare rode referentiewijzer |
■ Andere procesaansluitingen, de aansluitschroefdraad kan PT, NPT, BSPT enz. zijn.
■ Speciale weegschalen
■ Stalen kast, zwart
■ Opbouwmontageflens
■ Andere speciale versies
