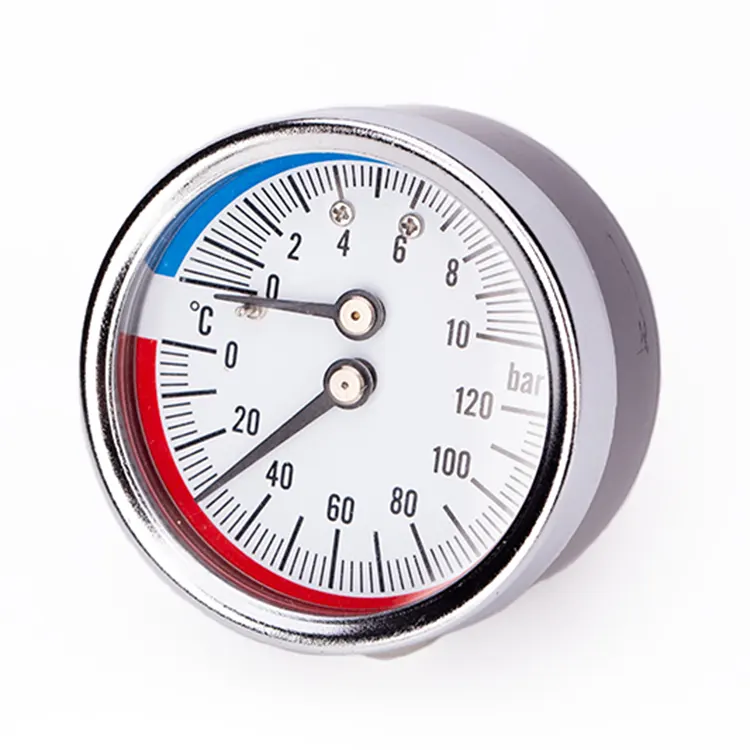

Temperatuur- en manometer

De temperatuur- en manometer biedt flexibel gebruik dankzij de gecombineerde indicatie van druk en temperatuur. Omdat de druk bovenaan en de temperatuur onderaan wordt weergegeven, is de temperatuurschaal slim naar beneden gebogen voor een duidelijke leesbaarheid. Als alternatief kan de meter ook worden geconfigureerd met temperatuur bovenaan en druk onderaan, om tegemoet te komen aan verschillende voorkeuren en behoeften.

Het instrument beschikt over een indrukwekkend schaalbereik en biedt drukmetingen van 0 tot 16 bar en temperatuurmetingen van 0 tot 150 °C. Het is bij uitstek geschikt voor verwarmingssystemen, maar ook voor combiketels die zowel warm water als verwarming leveren, waardoor een nauwkeurige en betrouwbare bewaking van kritische parameters wordt gegarandeerd.

Toepassingen

● Verwarmingssystemen

● Combiketels met warm water en verwarming

Eigendom

● Gecombineerde indicatie voor druk en temperatuur,

Bij de bovenste druk, bij de onderste temperatuur, boog de temperatuurschaal naar beneden

Bij de hoogste temperatuur, bij de onderste druk

● Schaalbereiken van 0 … 16 bar, 0 ... 150 °C

Beschrijving

De thermomanometer met bimetaalsysteem wordt via een steel direct op het meetpunt gemonteerd. Dankzij de klep kan het meetinstrument worden losgeschroefd zonder eerst het verwarmingssysteem te moeten legen. Door de combinatie van een manometer en een bimetaalthermometer is het instrument flexibel inzetbaar in een grote verscheidenheid aan toepassingen.

Standaard versie

Opties

■ Andere procesaansluiting

■ Afsluiter, koperlegering

■ Instrumentglas (met opschuifbare rand)

■ Andere schaalbereiken

■ Speciale weegschalen
