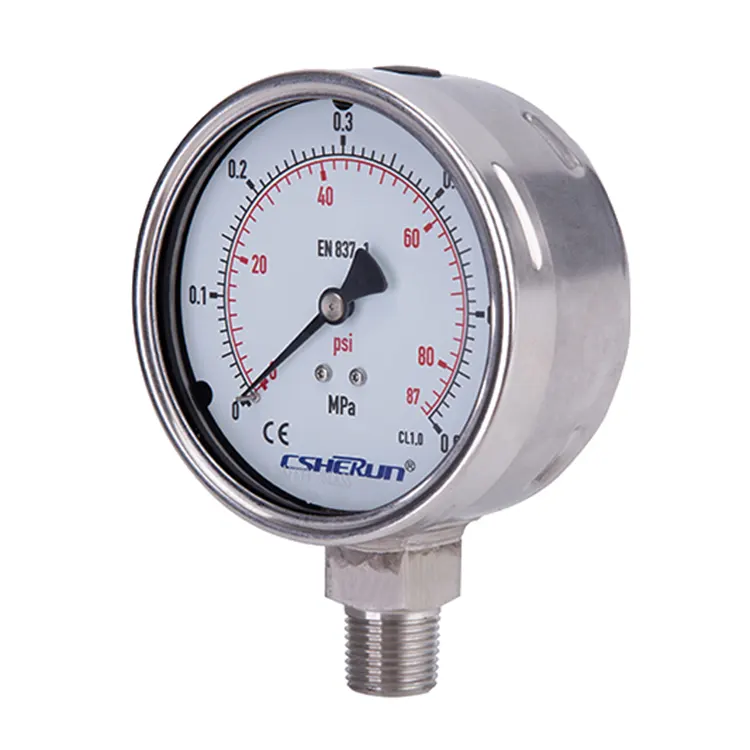

De geavanceerde volledig roestvrijstalen manometer, met trots vervaardigd in China, is een veelzijdig instrument dat voornamelijk wordt gebruikt voor het meten van de gasdruk en dat binnen bepaalde grenzen mogelijkheden biedt voor microdrukmeting en overdrukbeveiliging. Het is volledig vervaardigd uit roestvrij staal en zorgt voor duurzaamheid en corrosiebestendigheid bij verschillende toepassingen.
De volledig roestvrijstalen manometer van CSHERUN blinkt uit in het hanteren van gasvormige en vloeibare, agressieve media die niet erg stroperig zijn of gevoelig zijn voor kristallisatie, waardoor hij ideaal is voor veeleisende omgevingen. Het wordt op grote schaal gebruikt in de chemische en petrochemische industrie, de olie- en gasindustrie, energietechniek, water- en afvalwatertechnologie, machinebouw en algemene fabrieksbouw.
Als professionele fabrikant van volledig roestvrijstalen manometers van hoge kwaliteit, kunt u er zeker van zijn dat u volledig roestvrijstalen manometers in onze fabriek koopt en wij bieden u de beste after-sales service en tijdige levering.
● Uitstekende stabiliteit van de belastingscyclus en schokbestendigheid
● Hoge dynamische drukbelastingen en trillingen
● Langere levensduur, robuust
● Volledig uit RVS
● Schaalbereik van 0 … 0,6 tot 0 … 1.600 bar
● Voor gasvormige en vloeibare agressieve media die niet hoogviskeus of kristalliserend zijn, ook in agressieve omgevingen
● Chemische en petrochemische industrie, olie- en gasindustrie, energietechniek en ook water- en afvalwatertechnologie
● Machinebouw en algemene installatiebouw
|
Maximale schaalwaarde van manometer (bar) |
≤25 |
<25 tot ≤600 |
<600 tot ≤1000 |
|
Aantal drukcycli |
120 000 |
100.000 |
30 000 |
|
Ontwerp |
EN837-1 |
|
|
Nominale maat in mm |
63, 100, 160 |
|
|
Nauwkeurigheidsklasse (volgens EN837-1) |
NS63: CL1.6 NS100, 160: CL1.0 |
|
|
Meetbereiken |
-1 … 0bar tot -1 … 15bar 0 …0,6 bar tot 0 … 1600 bar |
|
|
Toepassingsgebied |
Stabiel: NS63 3/4 x volledige schaalwaarde NS100, 160 volledige schaalwaarde
Dynamische belasting: NS63 2/3 x volledige schaalwaarde NS100, 160 0,9 x volledige schaalwaarde
Korte termijn: NS63 volledige schaalwaarde NS100, 160 1,3 x volledige schaalwaarde |
|
|
Bedrijfstemperatuurbereik |
Omgeving: -40 …. +60℃ (ongevulde vloeistof) -20 …. +60℃ (glycerine vullen)
Medium: -40 …. +200℃ (ongevulde vloeistof) -20 …. +100℃ (gevulde glycerine) -40 …. +100℃ (gevulde siliconenolie) |
|
|
Temperatuurprestaties |
Wanneer de temperatuur van het meetsysteem afwijkt van de referentietemperatuur (+20℃): max. ±0,4%/10k van het bereik |
|
|
Mate van bescherming |
IP65 (EN 60529) |
|
|
Procesaansluiting |
Roestvrij staal 316L G1/4B G1/2B |
| Verbindingslocatie |
Onderste montage Lagere achterkant Montage middenachter (alleen voor NS63) |
|
Drukelement |
Roestvrij staal 316 ≤60bar “C” type buis >60bar spiraalvormige buis |
|
Beweging |
Roestvrij staal |
|
Wijzerplaat |
Aluminium, wit, Wijzerplaatmarkering zwart en rood |
|
Wijzer |
Aluminium, zwart |
|
Geval |
Roestvrij staal 304 |
|
Bezel van het bajonettype |
Roestvrij staal 304 |
|
Raam |
Gelaagd veiligheidsglas |
|
Vloeistof vullen |
Glycerine(99,5%) |
■ Andere procesaansluitingen, de aansluitschroefdraad kan PT, NPT, BSPT enz. zijn.
■ Speciale weegschalen
■ Paneelmontageframe
■ Elektrische contacten
■ 3-gatsbevestiging, paneelmontagerand
■ Overige speciale uitvoeringen
