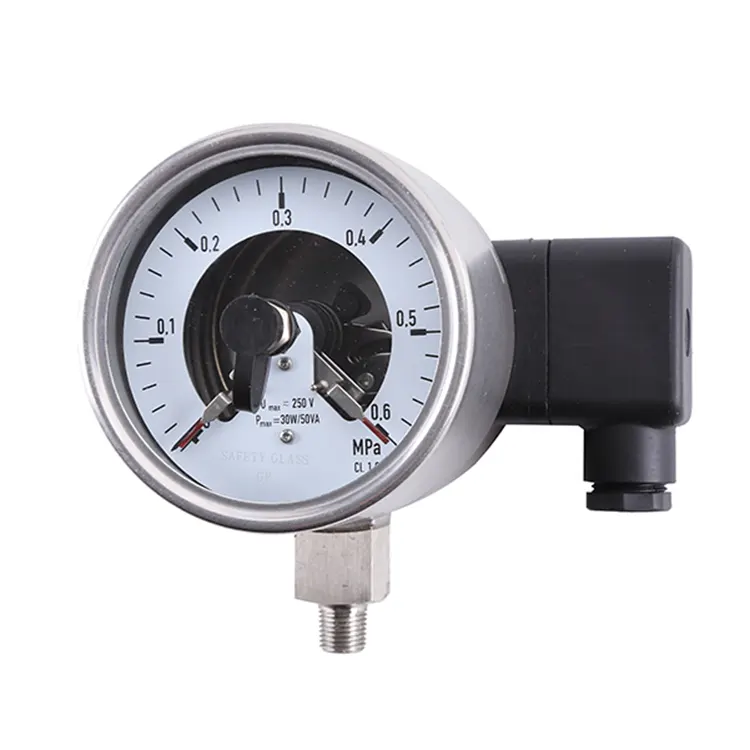

U kunt er zeker van zijn dat u bij ons een op maat gemaakte Bourdon-buismanometer met schakelcontacten koopt. We kijken ernaar uit om met u samen te werken. Als u meer wilt weten, kunt u ons nu raadplegen, wij zullen u tijdig antwoorden! De ultramoderne Bourdonbuisdrukmeter met schakelcontacten, vervaardigd in China, wordt voornamelijk gebruikt voor het meten van de gasdruk en biedt tot op bepaalde hoogte mogelijkheden voor microdrukmeting en overdrukbeveiliging. Deze meter is gebouwd met een duurzame roestvrijstalen behuizing en zorgt voor robuustheid en een lange levensduur.
Onze Bourdonbuismanometer met schakelcontacten beschikt over maximaal 4 schakelcontacten per instrument, waardoor hij veelzijdig is voor verschillende toepassingen. Bovendien is het verkrijgbaar met koffervulling om hoge dynamische drukbelastingen of trillingen te weerstaan. Speciale versies omvatten instrumenten met inductieve contacten die geschikt zijn voor explosiegevaarlijke omgevingen, contacten op maat voor PLC-toepassingen en optioneel verkrijgbaar in de veiligheidsversie S3 volgens de EN 837-normen.
● Controle en regulering van industriële processen
● Bewaking van installaties en schakelen van circuits
● Voor gasvormige en vloeibare agressieve media die niet hoogviskeus of kristalliserend zijn, ook in agressieve omgevingen
● Chemische industrie, petrochemische industrie, energiecentrales, mijnbouw, on-/offshore, milieutechnologie, machinebouw en algemene installatiebouw
● Maximaal 4 schakelcontacten per instrument
● Ook verkrijgbaar met koffervulling voor hoge dynamische drukbelastingen of trillingen Instrumenten met inductieve contacten voor gebruik in gevaarlijke omgevingen
● Instrumenten met contacten voor PLC-toepassingen
● Instrumenten optioneel leverbaar in veiligheidsversie S3 conform EN 837
|
Ontwerp |
VANAF 16085 |
|
Nominale maat in mm |
100, 160 |
|
Nauwkeurigheid |
1.0 |
|
Schaalbereiken
|
0…0,6 MPa tot 0…160 MPa andere eenheden (bijv. psi, kPa) beschikbaar of alle andere gelijkwaardige vacuüm- of gecombineerde druk- en vacuümbereiken |
|
Beperking van de druk |
Continu: volledige schaalwaarde Fluctuerend: 0,9 x volledige schaalwaarde Korte tijd: 1,3 x volledige schaalwaarde |
|
Toegestane temperatuur |
Omgeving: -20 … +60 °C
Medium: +200 °C [+392 °F] max. met ongevulde instrumenten +100 °C [+212 °F] max. met gevulde instrumenten |
|
Temperatuureffect |
Wanneer de temperatuur van het meetsysteem afwijkt van de referentietemperatuur (+20 °C): max. ±0,4%/10 K van volledige schaalwaarde |
|
Bescherming tegen binnendringing volgens IEC/EN 60529 |
IP65 |
|
Procesaansluiting |
SS316L ■ G ½ B ■ ½ NPT ■ M20 x 1,5 anderen op aanvraag |
|
Verbindingslocatie |

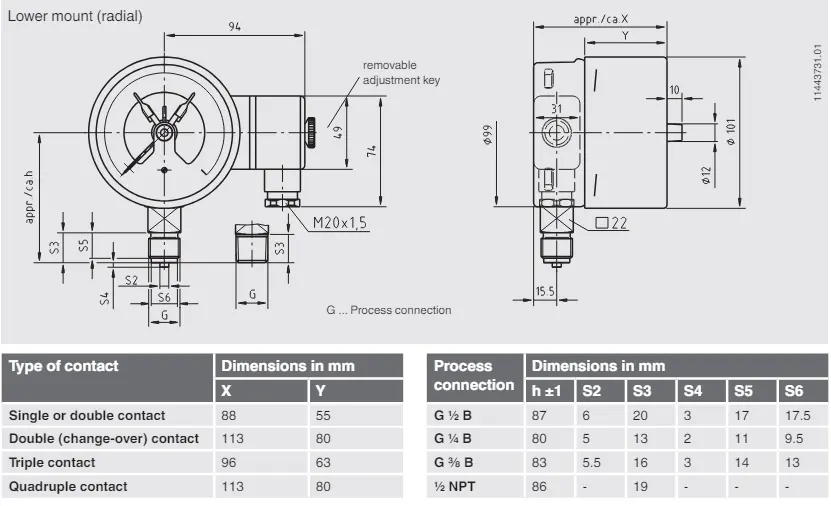

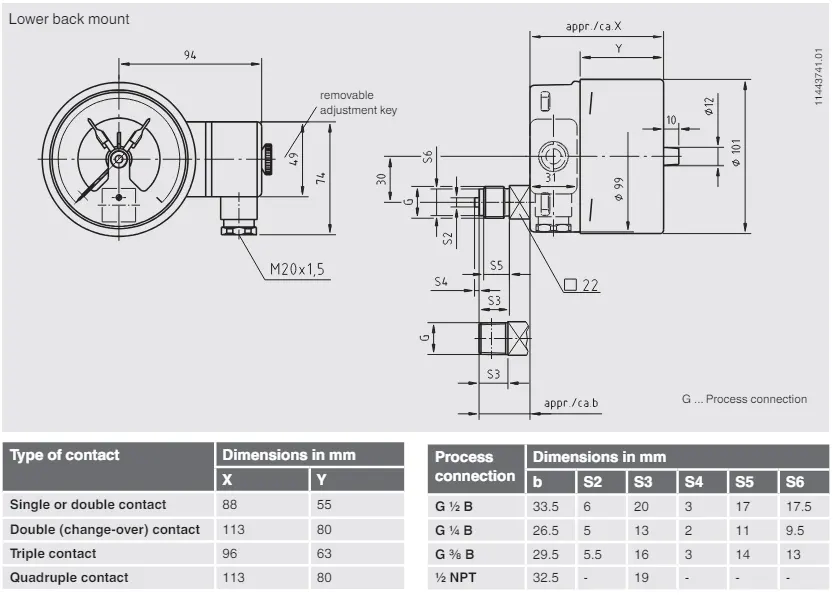

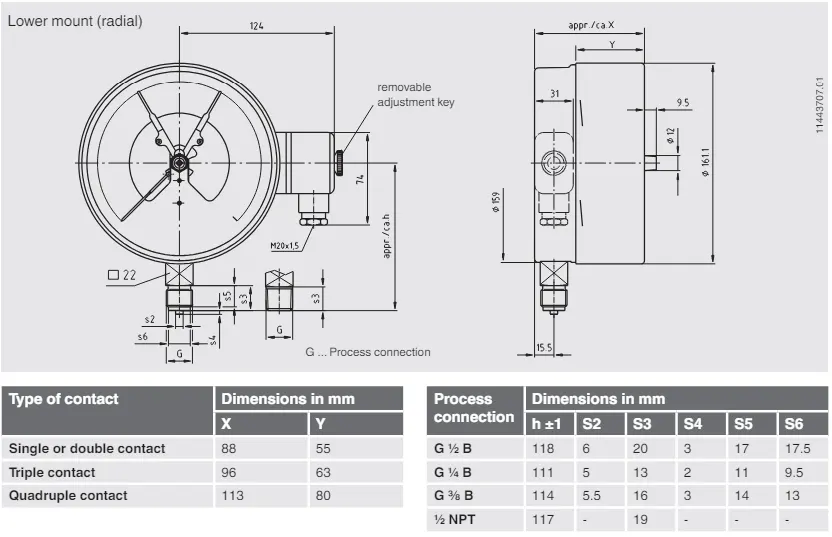

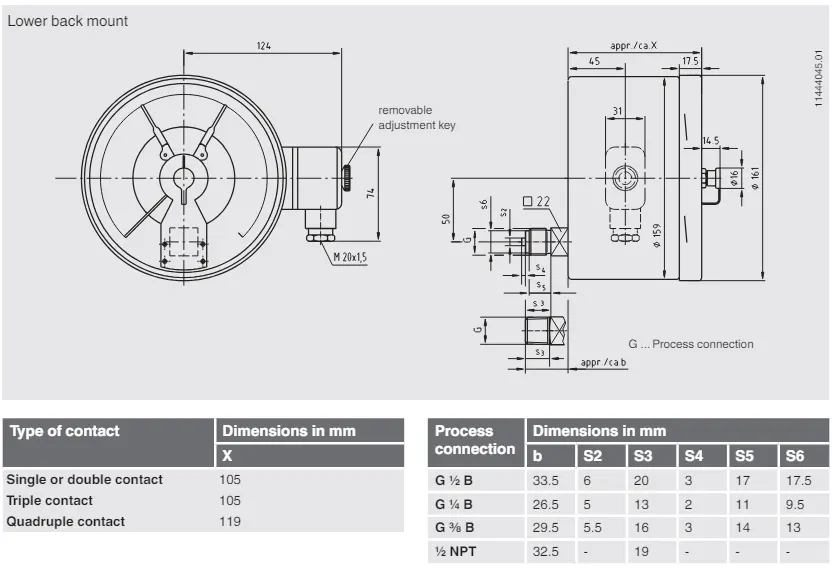

■ Onderste montage (radiaal) ■ Lagere rugleuning |
|
Geval |
Roestvrij staal |
|
Drukelement |
Roestvrij staal 316L C-type of spiraalvormig type |
|
Beweging |
Roestvrij staal |
|
Wijzerplaat |
Aluminium |
|
Aanwijzer instellen |
Aluminium, rood |
|
Raam |
Gelaagd veiligheidsglas |
|
Elektrische aansluiting |
Kabeldoos PA 6, zwart Conform VDE 0110 isolatiegroep C/250 V Kabelwartel M20 x 1,5 Trekontlasting 6 schroefklemmen + PE voor aderdoorsnede 2,5 mm² Andere op aanvraag |
|
Schakel contacten |

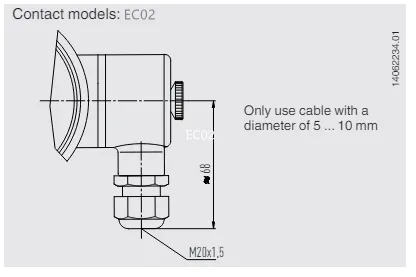

Magnetisch klikcontact model EC02 ■ Geen besturingseenheid en geen voeding vereist ■ Direct schakelen tot 250 V, 1 A ■ Maximaal 4 schakelcontacten per meetinstrument |

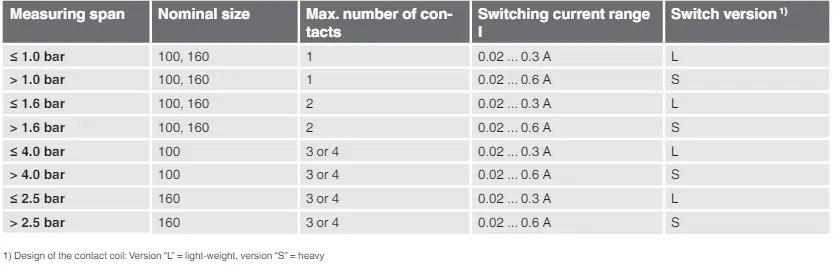

Specificaties voor instrumenten met magnetisch klikcontact model EC02
Het aanbevolen instelbereik van de contacten bedraagt 25 ... 75 % van de schaal (0 ... 100 % op aanvraag). Contactmateriaal (standaard): zilver-nikkel, verguld
Het instellen van de contacten
De aanbevolen minimale afstand tussen 2 contacten bedraagt 20% van het meetbereik. De schakelhysteresis bedraagt 2 ... 5% (typisch)

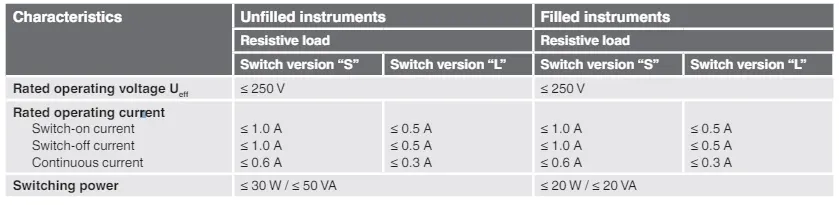

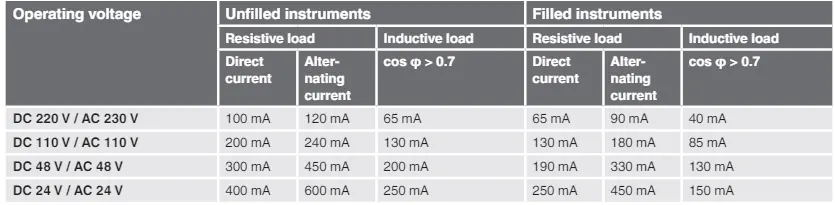

Aanbevolen contactbelasting met ohmse en inductieve belastingen
Modellen EC02.010.160, EC010.050.160
