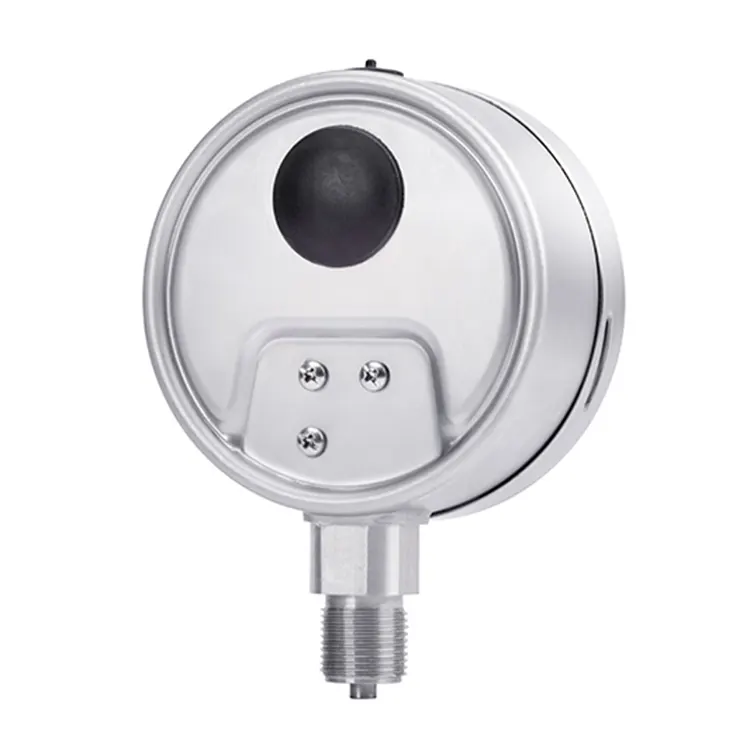

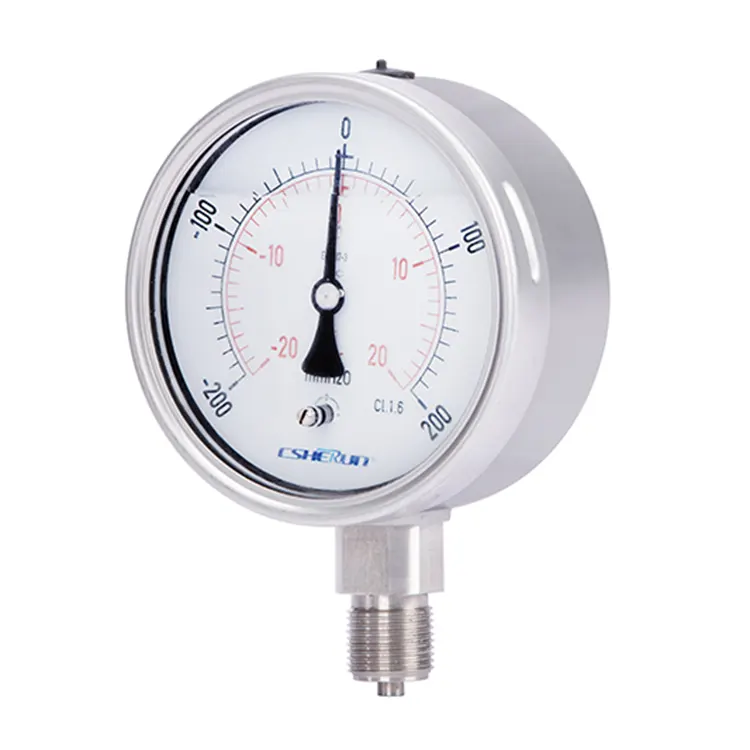

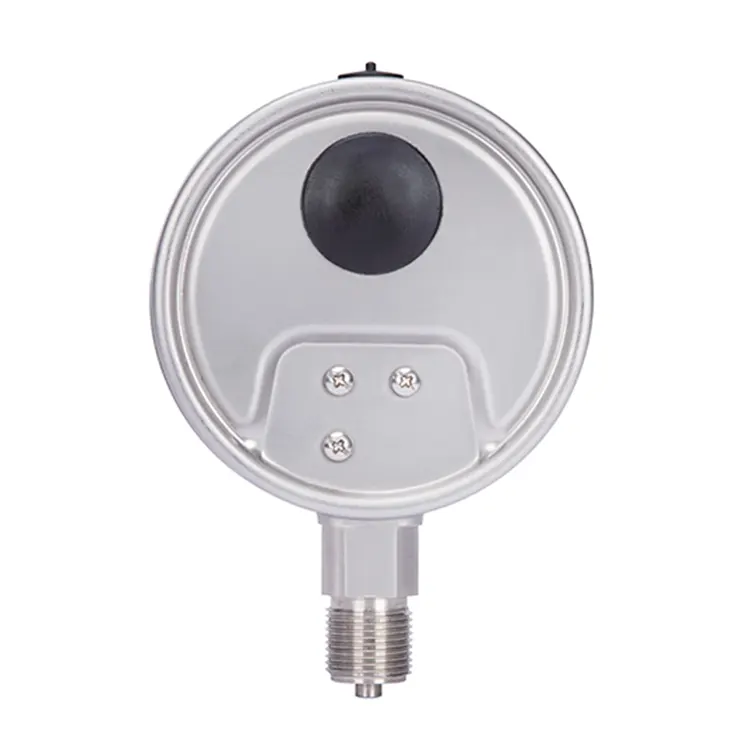

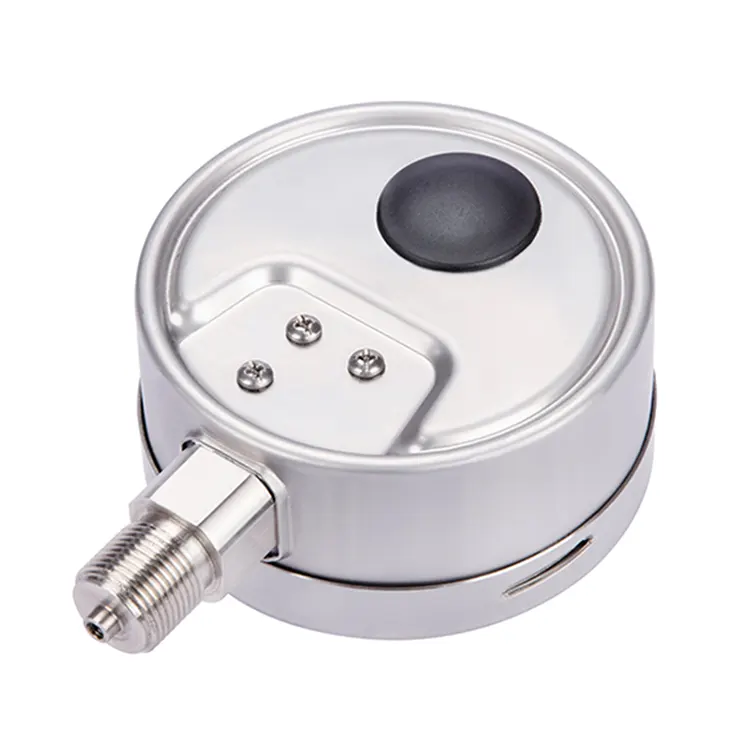

Roestvrijstalen capsule-manometer

CSHERUN roestvrijstalen capsuledrukmeter, een meesterwerk gemaakt in China, speciaal ontworpen voor nauwkeurige meting van gasdrukken, met mogelijkheden die zich uitstrekken tot microdrukbewaking en overdrukbeveiliging. Deze meter is volledig vervaardigd uit hoogwaardig roestvrij staal en is ontworpen om de zwaarste industriële omstandigheden te weerstaan, inclusief hoge dynamische drukbelastingen en trillingen.

De CSHERUN roestvrijstalen capsuledrukmeter is voorzien van een naar voren gerichte nulinstelling en biedt ongeëvenaarde nauwkeurigheid en gebruiksgemak. De veelzijdige schaal varieert van 0 tot 2,5 mbar tot 0 tot 600 mbar en is geschikt voor een grote verscheidenheid aan toepassingen.

Deze meter blinkt uit in het meten van gasvormige, droge en agressieve vloeibare media, zelfs in ruwe omgevingen. Het is ideaal voor de procesindustrie, inclusief sectoren als de chemie, petrochemie, farmacie en energieopwekking.

Voor extra maatwerk kunnen op verzoek speciale wijzerplaatmarkeringen of zelfs uw bedrijfslogo op de wijzerplaat worden gedrukt. De CSHERUN roestvrijstalen capsuledrukmeter is niet alleen een hulpmiddel, maar ook een bewijs van precisie, duurzaamheid en persoonlijke service.

Toepassingen

● Voor gasvormige, droge en vloeibare agressieve media, ook in agressieve omgevingen

● Procesindustrie: chemische, petrochemische, farmaceutische en energieopwekkingsindustrieën

Speciale kenmerken

● Nulpuntcorrectie vooraan

● Hoge dynamische drukbelastingen en trillingen

● Volledig uit RVS

● Schaalbereik van 0 … 2,5 mbar  tot  0 … 600 mbar

Beschrijving

Ontwerp	EN837-3
Nominale maat in mm	63, 100, 160
Nauwkeurigheidsklasse	1.6 1.0
Nulpuntinstelling met stelschroef	Vooraan, na het openen van de bajonetring
Schaalbereiken	0 … 2,5  tot 0 … 600 mbar
Beperking van de druk	Continu:    Volledige schaalwaarde Fluctuerend: 0,9 x volledige schaalwaarde Korte tijd: 1,3 x volledige schaalwaarde
Toegestane temperatuur	Omgeving:  -20 … +60 °C ongevulde instrumenten -40 … +60 °C Instrumenten met siliconenvulling   Medium: -20 … +100 °C
Temperatuureffect	Bij afwijking van de referentieomstandigheden op het meetsysteem: ≤ ±0,6% per 10 °C [≤ ±0,6% per 18 °F] van de volledige schaalwaarde
Bescherming tegen binnendringing volgens IEC/EN 60529	IP54 IP55 IP65
Procesaansluiting	Roestvrij staal 316L   NS 63: G ¼ B (mannelijk)  NS 100, 160: G ½ B (mannelijk)
Verbindingslocatie	Ondermontage Lagere achterkant Montage middenachter (alleen voor NS63)
Capsule-element	Roestvrij staal 316L
Beweging	Roestvrij staal
Wijzerplaat	Aluminium
Wijzer	Aluminium, zwart
Geval	Roestvrij staal
Raam	PC (NS 63: polycarbonaat) Gelaagd veiligheidsglas
Ring	Bajonetring, roestvrij staal
Vulvloeistof (optioneel)	Glycerine (optioneel)

Opties

■ Andere procesaansluiting

■ Montage op membraanafdichtingen, zie productrecensie membraanafdichtingen

■ Paneelmontageflens, roestvrij staal of gepolijst roestvrij staal

■ Opbouwmontagenokken aan de achterkant, roestvrij staal

■ Omgevingstemperaturen -40 °C: Vulling met siliconenolie
