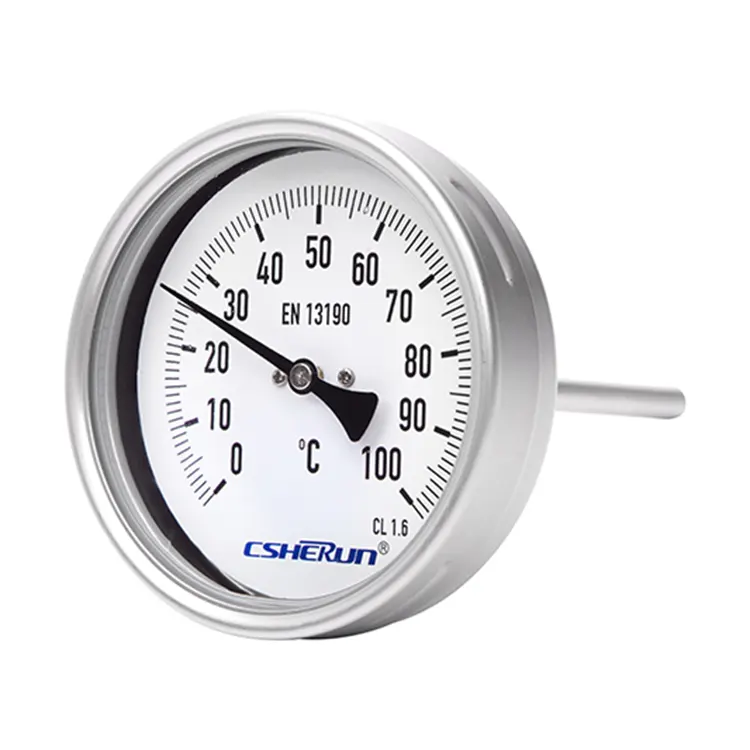

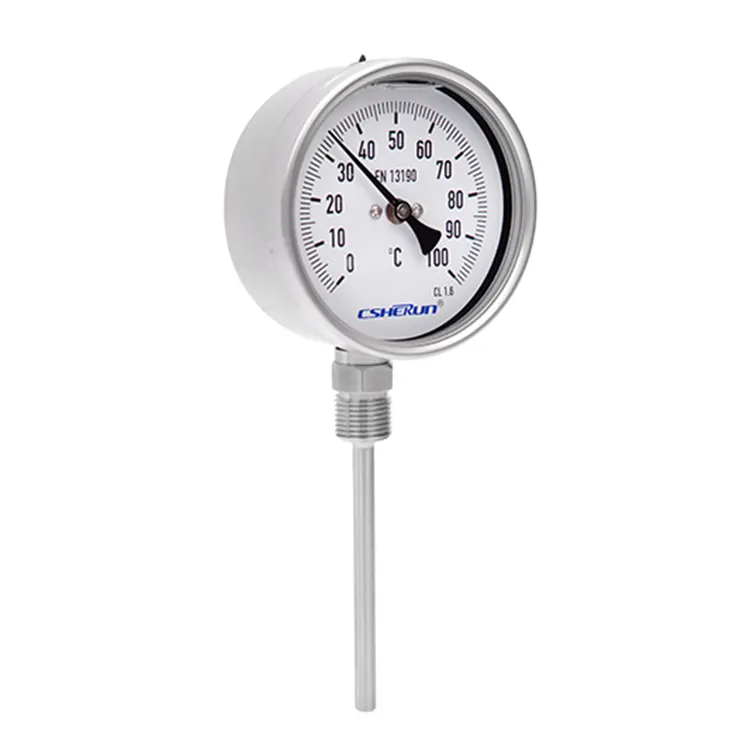

De procesversie van de CSHERUN bimetaalthermometer blinkt uit in diverse industriële omgevingen, waaronder chemicaliën, petrochemicaliën, olie en gas, energie en water-/afvalwaterbehandeling. De volledig roestvrijstalen constructie garandeert duurzaamheid en corrosiebestendigheid, waardoor het ideaal is voor algemene procesinstrumentatie in zware en agressieve omgevingen. Voor extra personalisatie kunnen klanten speciale wijzerplaatmarkeringen aanvragen of zelfs hun bedrijfslogo op de wijzerplaat laten drukken, wat de identificatie en professionaliteit van het instrument verbetert.
● Algemene procesinstrumentatie in de chemische en petrochemische industrie, olie- en gasindustrie, energie- en water-/afvalwaterindustrie
● Temperatuurmeting in ruwe en agressieve omgevingen
● Schaalbereik van -60 ... +600 °C
● Voor extreme omgevingstemperaturen
● Onderhoudsvriendelijke bajonethouder
● Volledig roestvrijstalen constructie
● Individuele stuurpenlengte van 63 ... 1.000 mm
|
Ontwerp |
EN13190 |
|
Meetelement |
Bimetaal spoel |
|
Nominale maat in mm |
63, 100, 160 |
|
Verbindingsontwerp
|

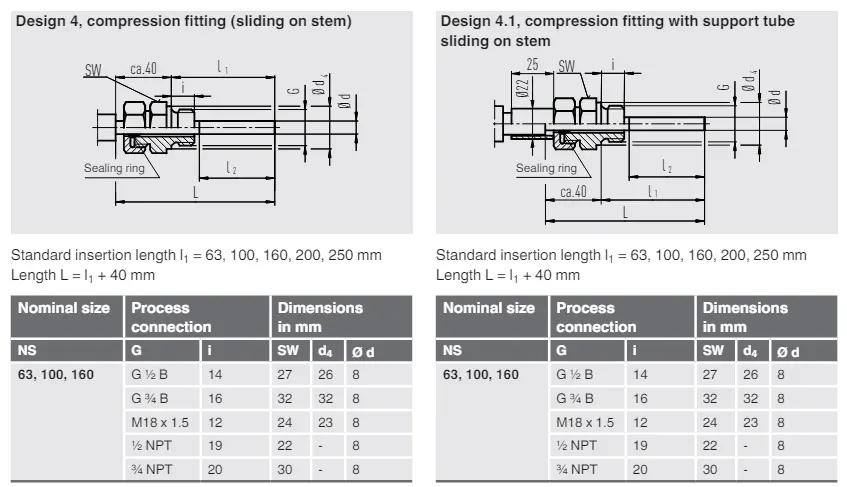

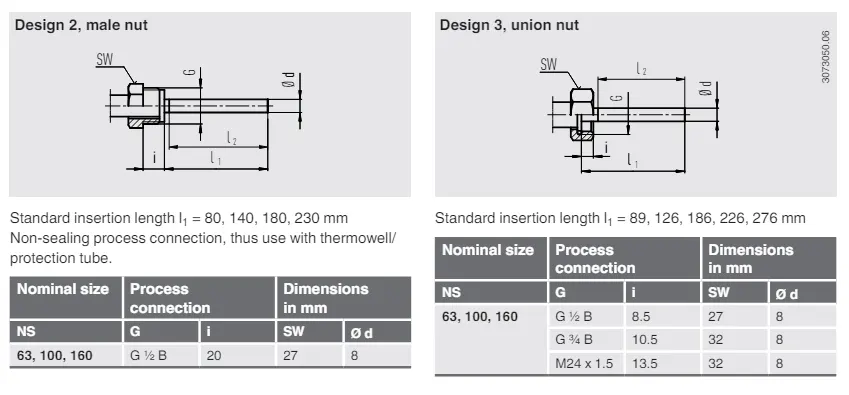

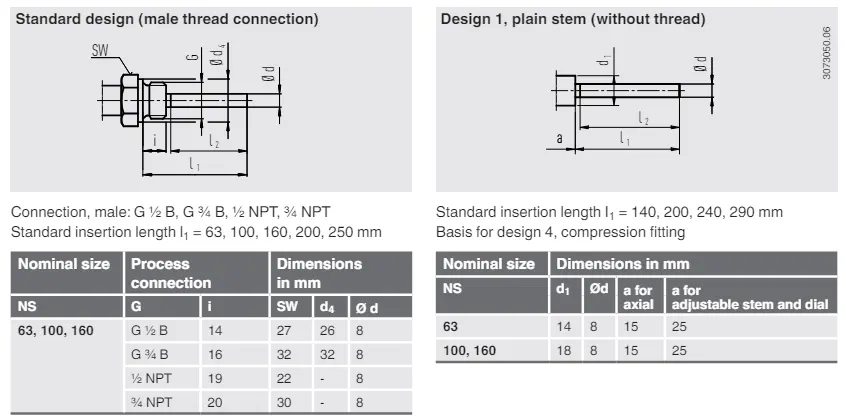

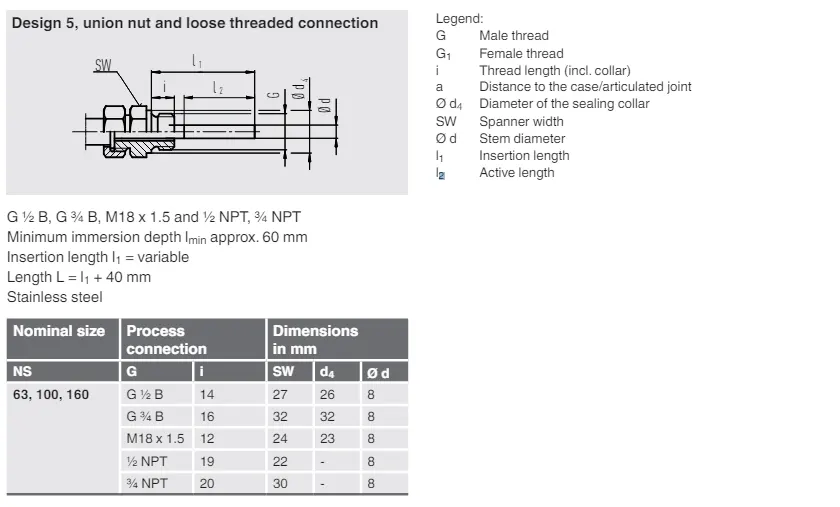

S, standaard (buitenschroefdraadaansluiting) 1, gewone steel (zonder draad 2, mannelijke moer 3, wartelmoer 4, compressiefitting (glijden op stuurpen) 5, wartelmoer en losse schroefdraadaansluiting |
|
Verstelbare stuurpen en wijzerplaat” kastversie |
90° draaibaar en 360° draaibaar |
|
Eenheid (schaalbereik)
|
°C Optie: ■ °F ■ °C/°F (dubbele schaal) ■ °F/°C (dubbele schaal) |
|
Procesaansluiting
|
■ Blank, zonder schroefdraad ■ G ½ B ■ ½ NPT ■ G ½ vrouwelijk ■ ½ NPT vrouwelijk ■ M20 x 1,5 ■ M24 x 1,5 vrouwelijk anderen op aanvraag |
|
Nauwkeurigheid |
Klasse 1 volgens EN13190 |
|
Werken ging |
Continue belasting(1 jaar) Meetbereik (EN13190) Korte tijd (max. 24 uur) Schaalbereik (EN13190)
|
|
Stamdiameter |
6,35 mm Optie: ■ 6 mm ■ 8 mm ■ 10 mm ■ 12 mm Andere op aanvraag |
|
Insteeklengte L1 |
63 ... 1.000 mm Minimale/maximale lengte is afhankelijk van het meetbereik en de diameter |
|
Raam |
Instrumentenglas NS 63: raam uit polycarbonaat Optie: Gelaagd veiligheidsglas, helder, splintervrij kunststof |
|
Nulinstelling (optie) |
Aan de achterkant van de kast, alleen extern voor verstelbare stuurpen en wijzerplaat |
|
Demping |
Zonder Optie: Met glycerine-/siliconenoliecassettevulling, tot max. 250 °C (bij de sonde) |
|
Bevochtigde materialen |
Spindel, procesaansluiting Roestvrij staal 304SS optie: roestvrij staal 316L |
|
Niet bevochtigde materialen |
Kast, bajonetring RVS 304SS (optie: RVS 316L) |
|
Wijzerplaat |
Aluminium wit, zwarte letters |
|
Wijzer |
Aluminium, zwart |
|
Bescherming tegen binnendringing volgens IEC/EN 60529 |
IP65 Optie: ■ IP66 ■ IP67 |
|
Toegestane temperaturen |
Ambient (bij de behuizing) -40 ... +70 °C (met/zonder vulvloeistof) Optie: ■ -50 ... +70 °C ■ -70 ... +60 °C |
|
Opslag en transport |
-50 … +70 °C |
|
Toegestane werkdruk aan de stuurpen |
maximaal 25bar, statisch |
|
Schaalbereik in ℃ |
Meetbereik in ℃ |
Schaalafstand in ℃ |
|
-40 … +60 |
-30 … +50 |
1 |
|
-40 … +80 |
-30 … +60 |
2 |
|
-40 … +160 |
-30 … +140 |
2 |
|
-30 …+50 |
-20 …+40 |
1 |
|
-30 …+70 |
-20 …+60 |
1 |
|
-20… +60 |
-10… +50 |
1 |
|
-20… +80 |
-10… +70 |
1 |
|
-20… +100 |
0… +80 |
2 |
|
-20… +120 |
0… +100 |
2 |
|
-20… +140 |
0… +120 |
2 |
|
-10… +50 |
0… 40 |
1 |
|
0 … 60 |
10 … 50 |
1 |
|
0 … 80 |
10 …70 |
1 |
|
0 … 100 |
10 … 90 |
1 |
|
0 … 120 |
10 … 110 |
2 |
|
0 … 150 |
20 … 130 |
2 |
|
0 … 160 |
20 … 140 |
2 |
|
0 … 200 |
20 … 180 |
2 |
|
0 … 250 |
30 … 220 |
2 |
|
0 … 300 |
30 … 270 |
5 |
|
0 … 400 |
50 … 350 |
5 |
|
0 … 500 |
50 … 450 |
5 |
|
0 … 600 |
100 … 500 |
5 |

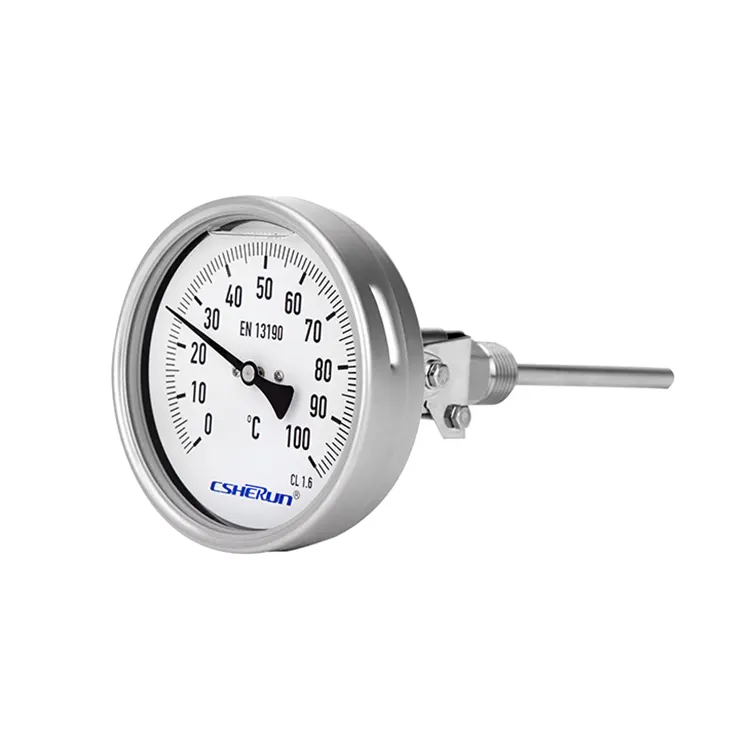

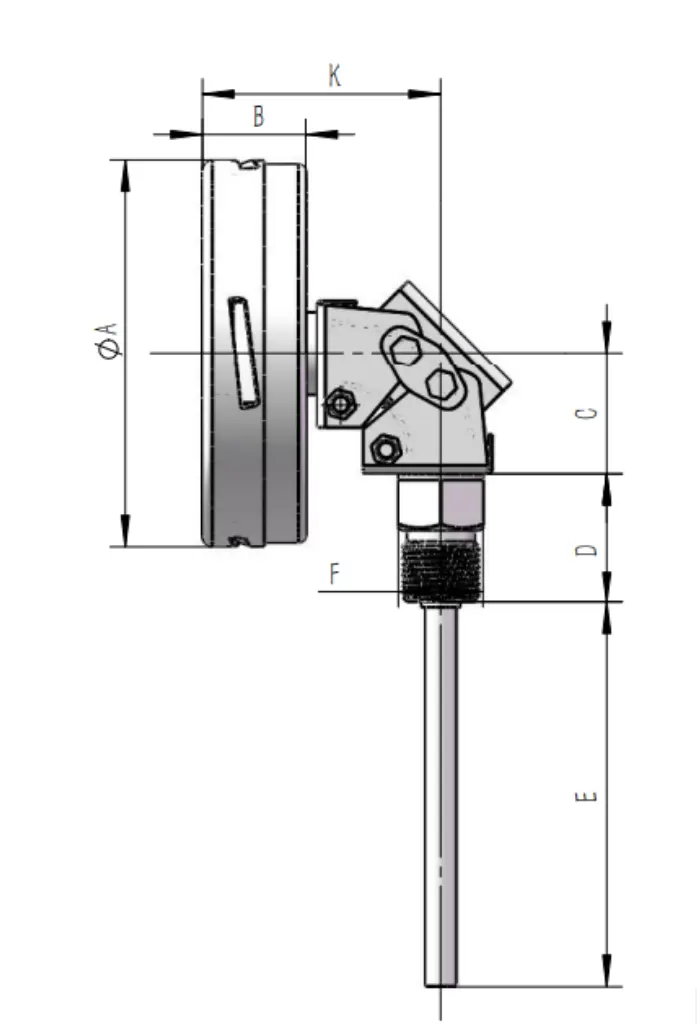

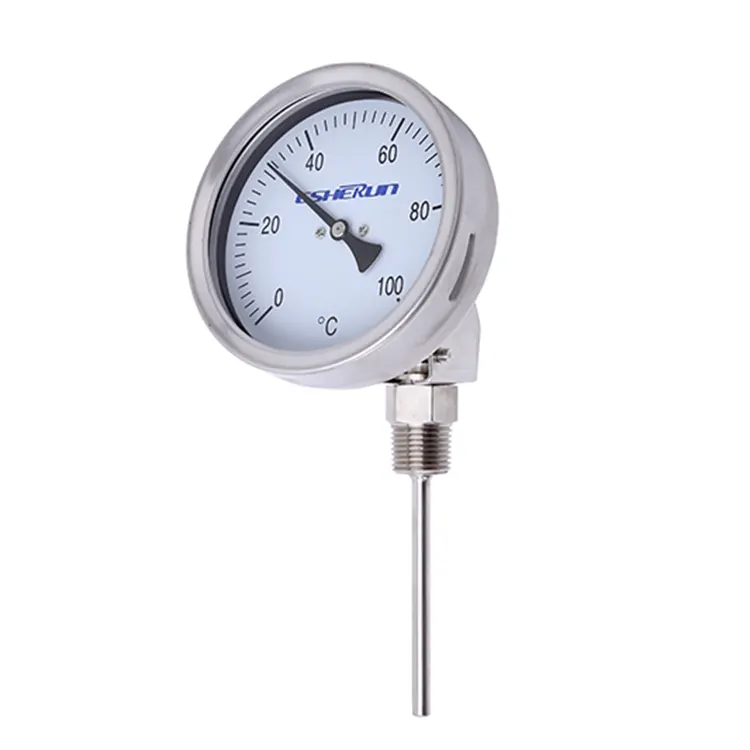

Versie met verstelbare stuurpen en wijzerplaat
