Druktype temperatuurmeter

Ontwerp

Meetprincipe

Bourdonbuissysteem

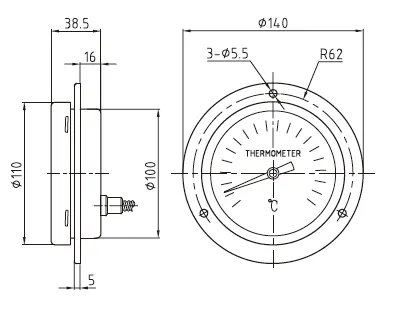

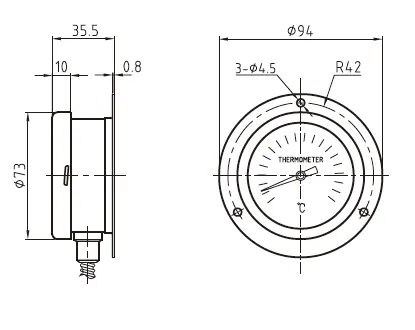

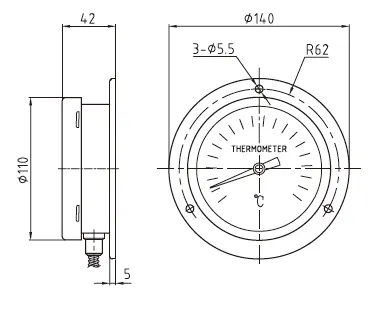

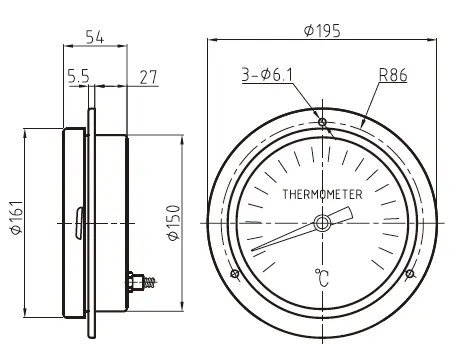

Nominale maat in mm

63, 100, 150

Verbindingsontwerp

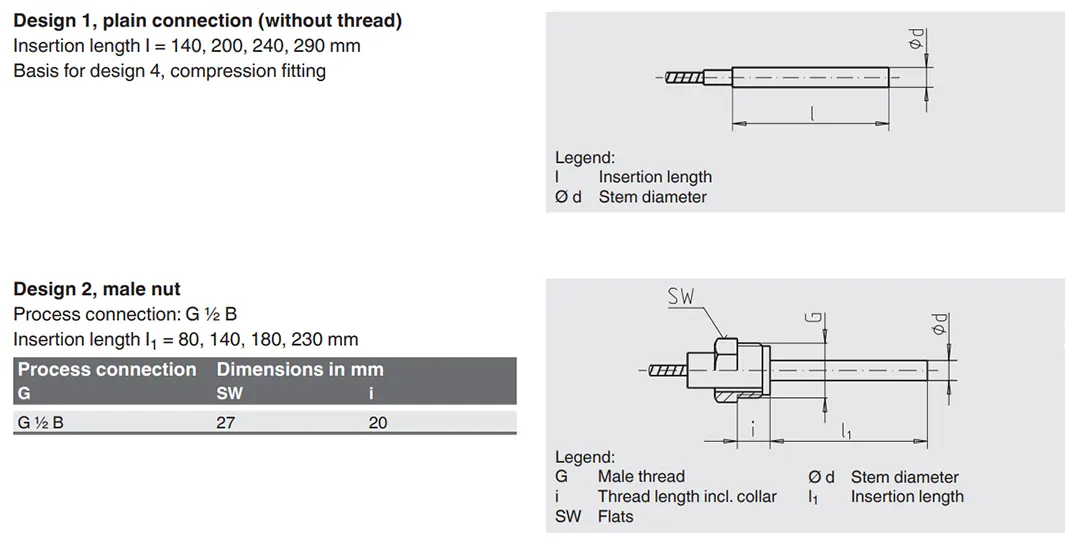

1, gewone steel (zonder draad)

2, mannelijke moer

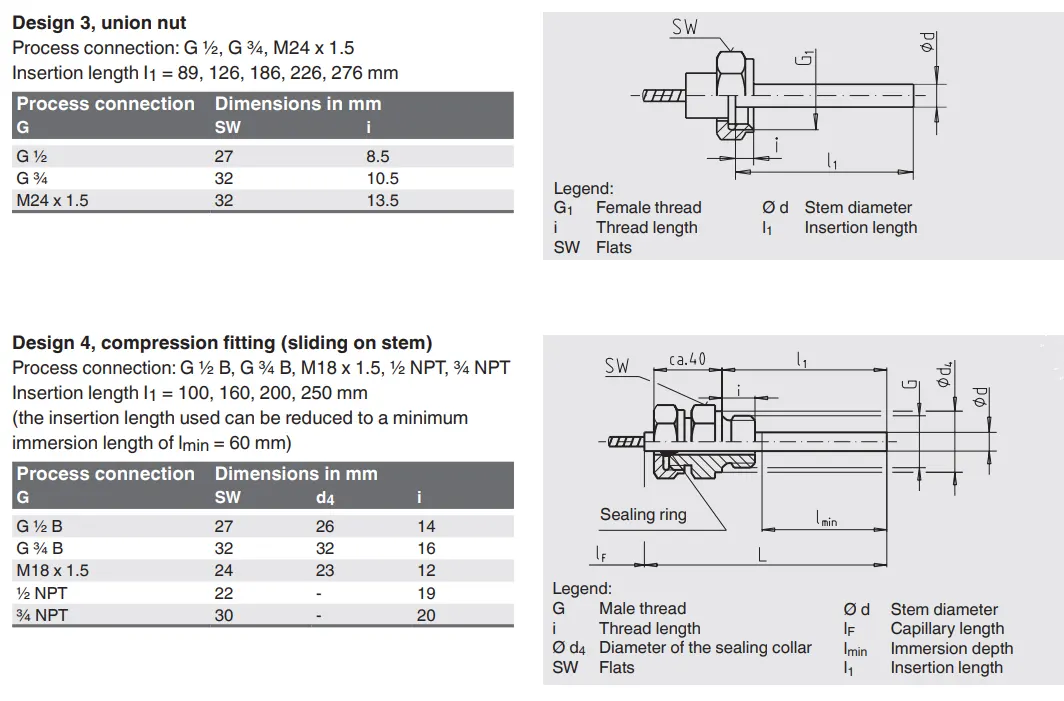

3, wartelmoer

4, compressiefitting (glijden op stuurpen)

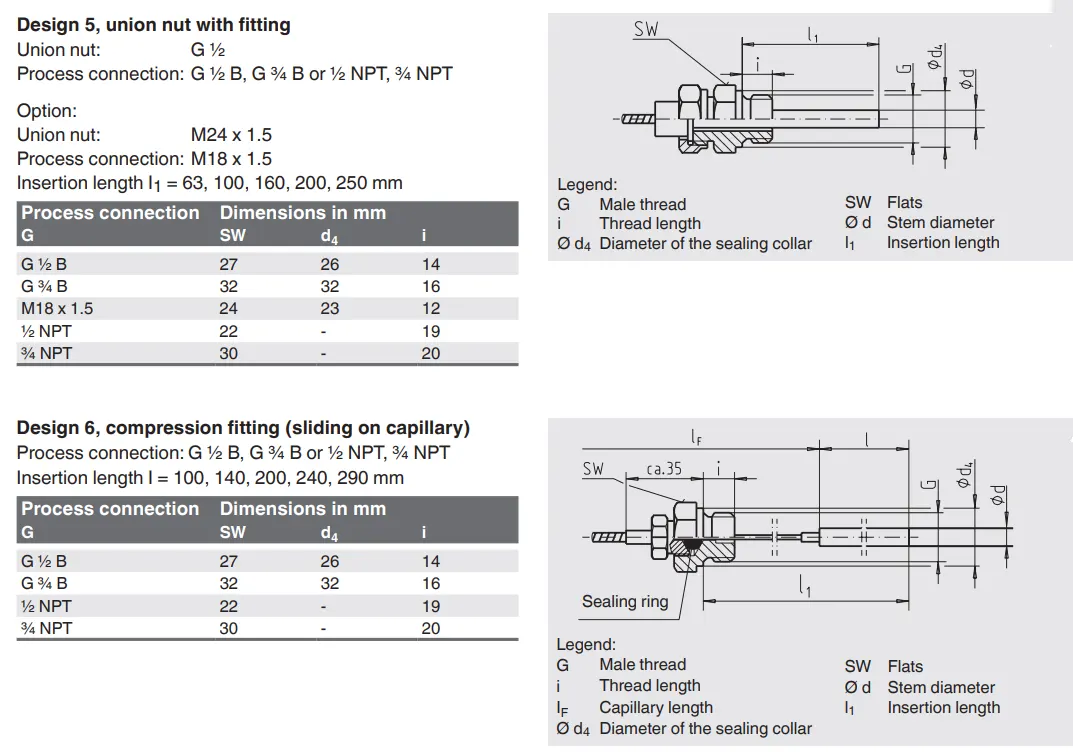

5, Wartelmoer met fitting

6, Compressiefitting (glijden op capillair)

Eenheid (schaalbereik)

°C

Optie:

■ °F

■ °C/°F (dubbele schaal)

■ °F/°C (dubbele schaal)

Procesaansluiting

■ Blank, zonder schroefdraad

■ G ½ B

■ ½ NPT

■ G ½ vrouwelijk

■ ½ NPT vrouwelijk

■ M20 x 1,5

■ M24 x 1,5 vrouwelijk

anderen op aanvraag

Nauwkeurigheidsklasse

Klasse 2

Stamdiameter

8 mm, roestvrij staal 316L

Optie

■ 6 mm

■ 6,35 mm

■ 8 mm

■ 10 mm

■ 12 mm

Andere op aanvraag

Kast, bezelring

Roestvrij staal 304

Optie:

Roestvrij staal 316L

Verbinding

Roestvrij staal 316L

Raam

Instrumentenglas: 100, 150

Transparant kunststof: 63

Optie:

Gelaagd veiligheidsglas, helder, splintervrij kunststof

Wijzerplaat

Aluminium wit, zwarte letters

Wijzer

Aluminium, zwart

Capillaire ingang

Achterkant of onderkant

Capillair

Lengte op klantspecificatie (max. 10 m), Ø 2 mm, RVS 1.4571, buigradius minimaal 6 mm

Toegestane bediening druk op de steel

Maximaal 25 bar, statisch

Bescherming tegen binnendringen

IP65 conform IEC 60259 / IEC 529

Bedrijfsomstandigheden

Omgevingstemperatuurbereik (op de behuizing)

0 ... +40 °C maximaal (andere op aanvraag)

Bereik opslagtemperatuur

Zonder vloeistofbevochtiging                                        ■ -50 ... +70 °C

met voedselgeschikte vloeistofdemping                     ■ -20 ... +60 °C

Met vloeistofbevochtiging                                          ■ -50 ... +60 °C

Schaalbereik in ℃

Meetbereik in ℃

Schaalafstand in ℃

-60 … +40

-50 … +30

1

-40 … +60

-30 … +50

1

-30 …+50

-20 …+40

1

-20… +60

-10… +50

1

-20… +80

-10… +70

1

0 … 60

10 … 50

1

0 … 80

10 …70

1

0 … 100

10 … 90

1

0 … 120

10 … 110

2

0 … 160

20 … 140

2

0 … 200

20 … 180

2

0 … 250

30 … 220

5

0 … 300

30 … 270

10

0 … 400

50 … 350

10
