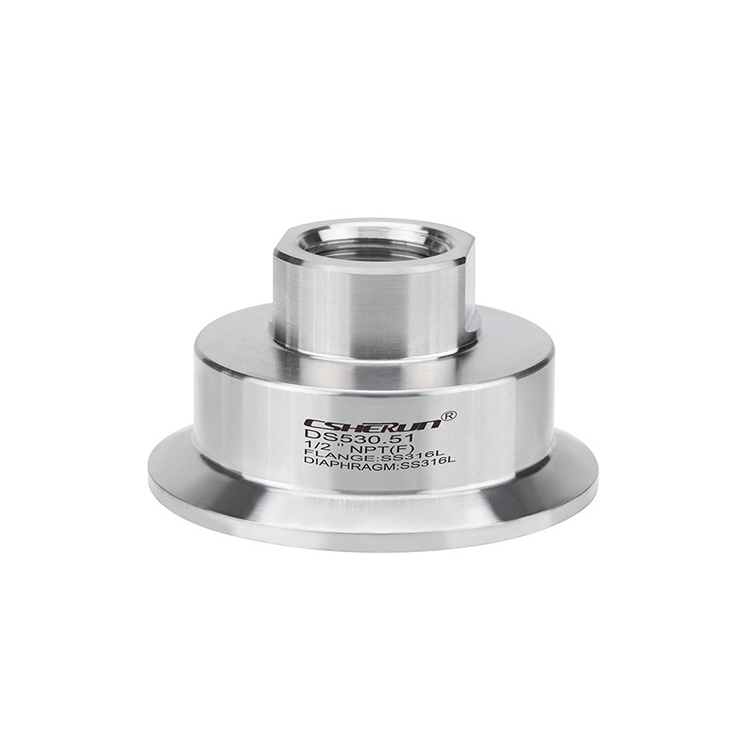

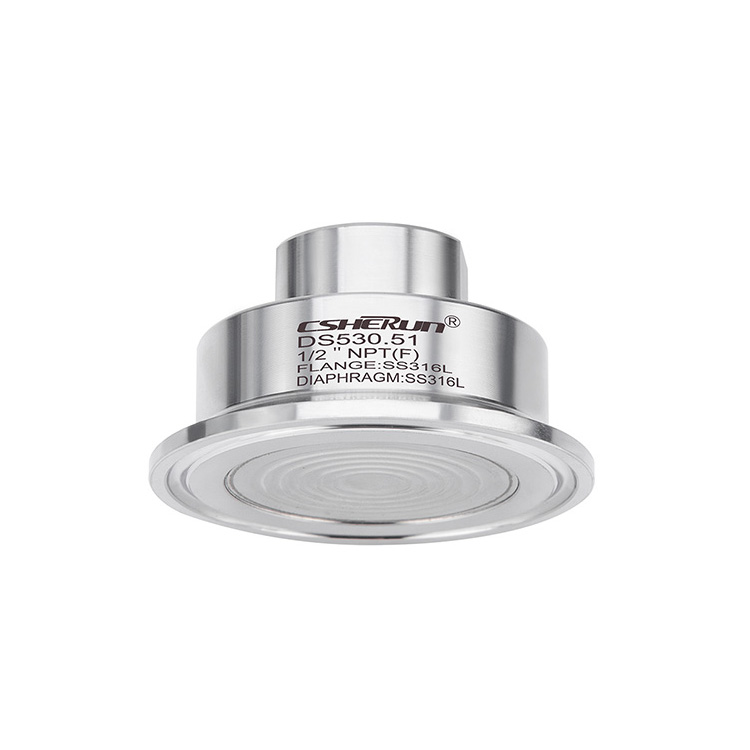

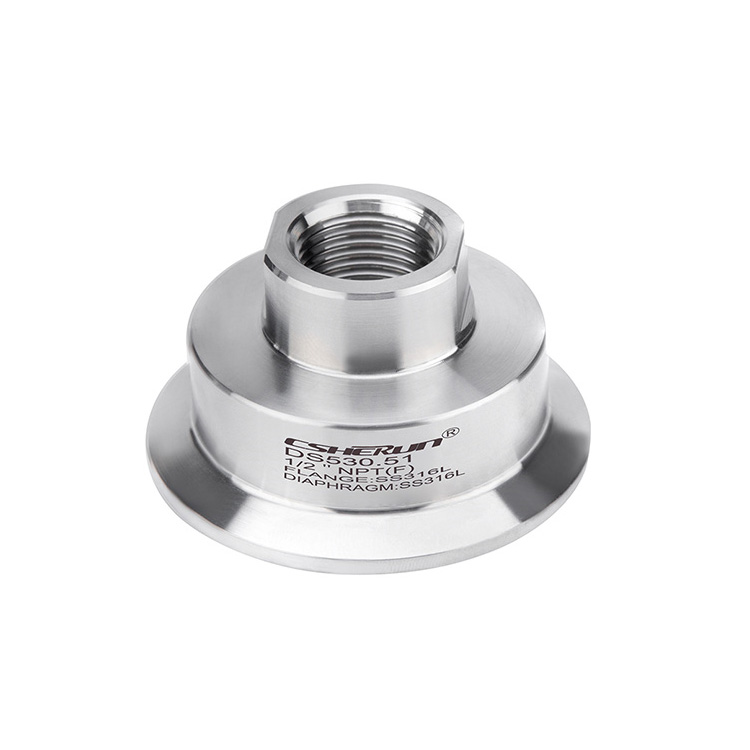

Diafragmaafdichting met steriele verbinding, aseptische verbinding per DIN 11864

Model:DS530.51

Toepassingen● Sanitaire toepassingen● Productie van eten en drinken● Farmaceutische industrie, biotechnologie -industrie, productie van actieve ingrediënten● Productie van aseptische basismaterialen in de chemische industrieSpeciale functies● Snelle reiniging, zonder residu● Geschikt voor SIP e......

Stuur onderzoek

Productomschrijving

Toepassingen

● Sanitaire toepassingen

● Productie van eten en drinken

● Farmaceutische industrie, biotechnologie -industrie, productie van actieve ingrediënten

● Productie van aseptische basismaterialen in de chemische industrie

Speciale functies

● Snelle reiniging, zonder residu

● Geschikt voor SIP en CIP

● Ehedg-gecertificeerd en 3-a-conform

● Gecertificeerd hygiënisch ontwerp

Specificatie

Model DS551.36	Standaard	Optie
Drukbereik
Schroefdraadverbinding per DIN 11864-1	■ 0… 0.6 Bar tot 0 ... 40 bar [0 ... 8.7 PSI tot 0 ... 580 PSI] (tot DN 40) ■ 0… 0.6 Bar tot 0 ... 25 bar [0 ... 8.7 PSI tot 0 ... 363 PSI] (van DN 50)
Flensaansluiting per DIN 11864-2	■ 0… 0.6 Bar tot 0 ... 25 bar [0 ... 8.7 PSI tot 0 ... 363 PSI] (tot DN 40) ■ 0… 0.6 Bar tot 0 ... 16 bar [0 ... 8.7 PSI tot 0 ... 232 PSI] (van DN 50)
Klemaansluiting per DIN 11864-3 ²⁾	■ 0… 0.6 Bar tot 0 ... 40 bar [0 ... 8.7 PSI tot 0 ... 580 PSI] (tot DN 40) ■ 0… 0.6 Bar tot 0 ... 25 bar [0 ... 8.7 PSI tot 0 ... 363 PSI] (tot DN 65) ■ 0… 0.6 Bar tot 0 ... 16 bar [0 ... 8.7 PSI tot 0 ... 232 PSI] (van DN 80)
Niveau van netheid van bevochtigde delen	Olie- en vetvrij per ASTM G93-03 Niveau F (<1.000 mg/m2)	■ Olie- en vetvrij per ASTM G93-03 Niveau D en ISO 15001 (<220 mg/m2) ■ Olie- en vetvrij per ASTM G93-03 Niveau C en ISO 15001 (<66 mg/m2)
Oorsprong van bevochtigde delen	Internationale	Ik, ch, gebruik
Oppervlakteruwheid van bevochtigde delen	RA ≤ 0,76 μm [30 μin] per ASME BPE SF3 (behalve voor lasnaad)	Ra ≤ 0,38 μm [15 μin] per ASME BPE SF4, alleen met geëlektropuleerd oppervlak (behalve voor lasnaad)
Verbinding met het meetinstrument	Axiale adapter	Axiale adapter met vrouwelijke draad g ½, g ¼, ½ npt of ¼ npt
Montagetype	Directe montage	■ capillair ■ Koelelement
Versie per NACE	---	■ MR 0175 ■ MR 0103
Vacuümdienst	Basisdienst	■ Premium -service ■ Geavanceerde service
Instrumenten montagebeugel (alleen voor capillaire optie)	---	■ vorm H per din 16281, 100 mm, aluminium, zwart ■ Formulier H per DIN 16281, 100 mm, roestvrij staal ■ Beugel voor pijpmontage, voor pijp Ø 20 ... 80 mm, staal (zie gegevensblad AC 09.07)

Materiële combinaties

Bovenlichaam van diafragmaafdichting	Bevochtigde delen
Roestvrij staal 1.4435 (316L)	Roestvrij staal 1.4435 (316L)
Roestvrij staal 1.4435 (316L), geëlektreerd geëlektreerd	Roestvrij staal 1.4435 (316L), geëlektreerd geëlektreerd
Roestvrij staal 1.4539 (904L)	Roestvrij staal 1.4539 (904L)
Hastelloy C22 (2.4602)	Hastelloy C22 (2.4602)
Hastelloy C276 (2.4819)	Hastelloy C276 (2.4819)

Verdere materiaalcombinaties voor speciale procestemperaturen op aanvraag

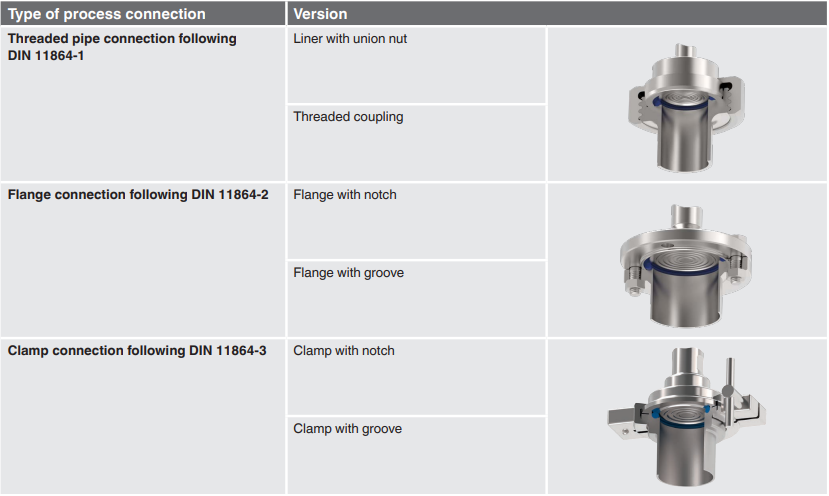

Aseptische verbindingen per din 11864 formulier a

Afmetingen in mm [in]

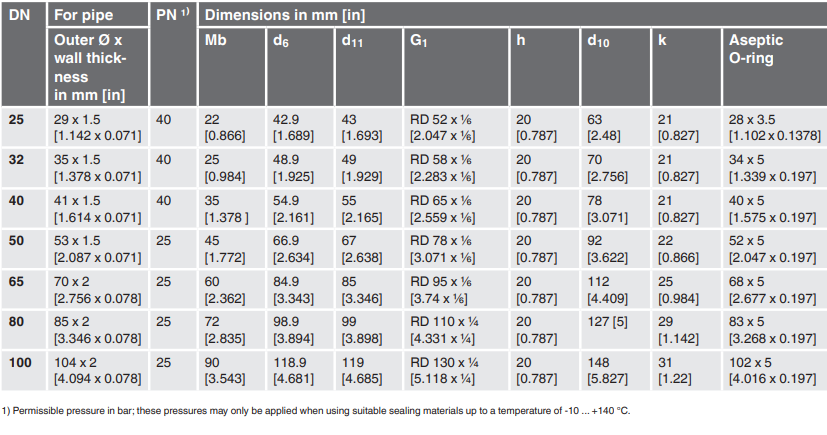

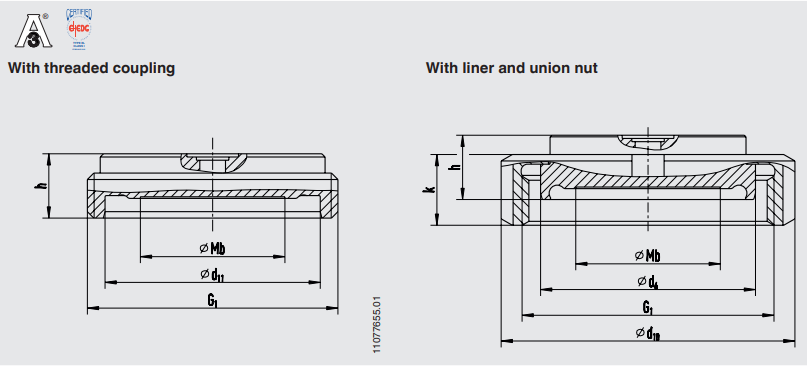

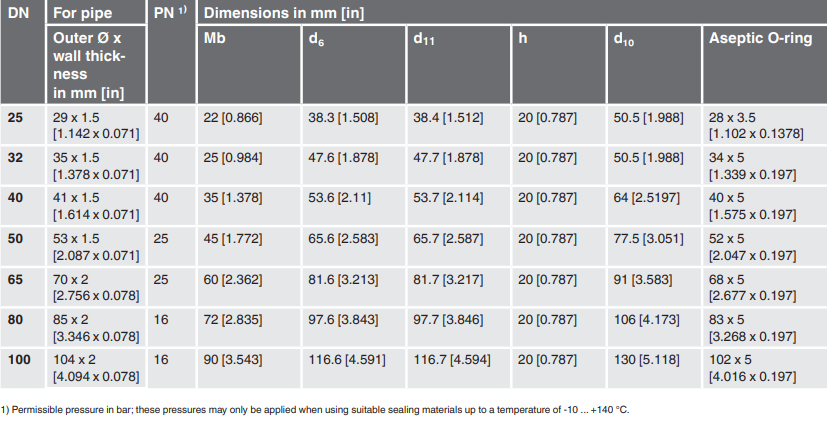

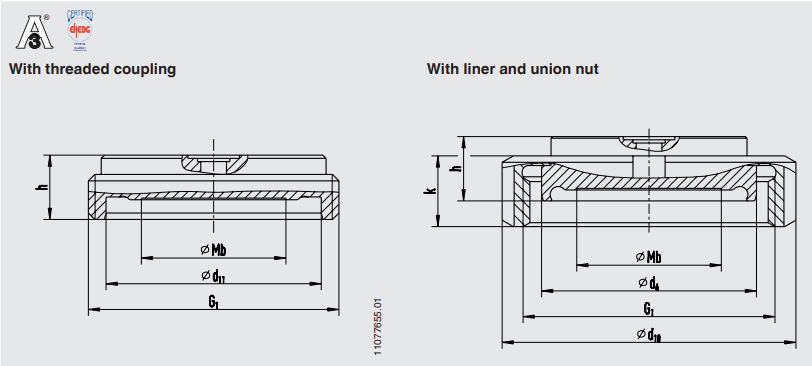

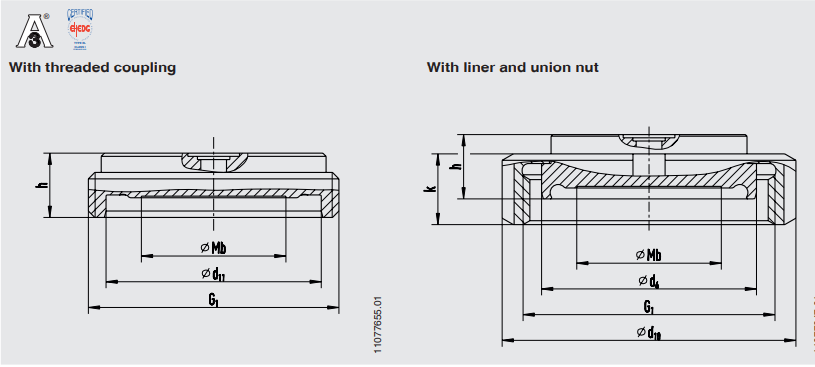

Aseptische schroefdraadbuisaansluiting DIN 11864-1

Type procesverbinding: aseptische schroefdraadbuisverbinding per DIN 11864-1 formulier A

Pipe Standard: Pijpen per DIN 11866 Rij A of DIN 11850 Rij 2

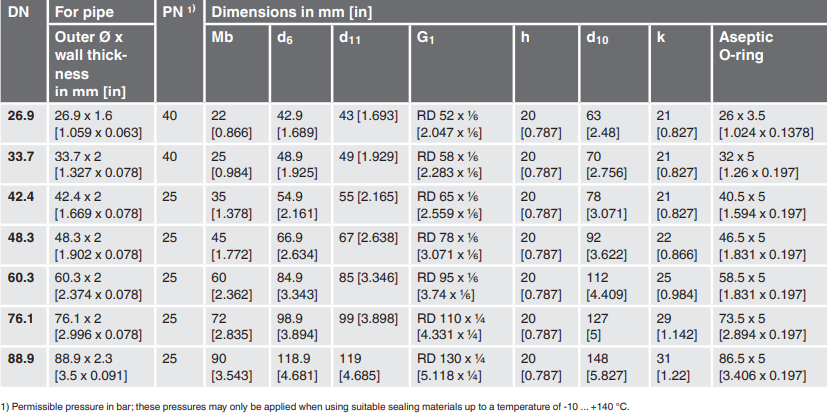

Aseptische schroefdraadbuisaansluiting DIN 11864-1

Type procesverbinding: aseptische schroefdraadbuisverbinding per DIN 11864-1 formulier A

Pipe Standard: Pipes Per DIN 11866 Rij B of DIN ISO 1127 Rij 1

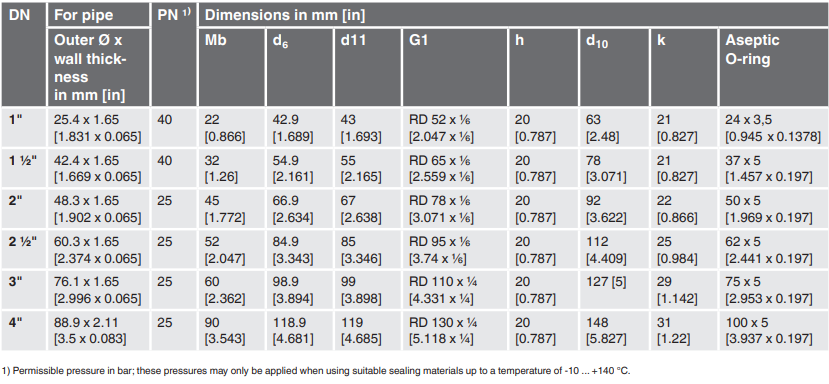

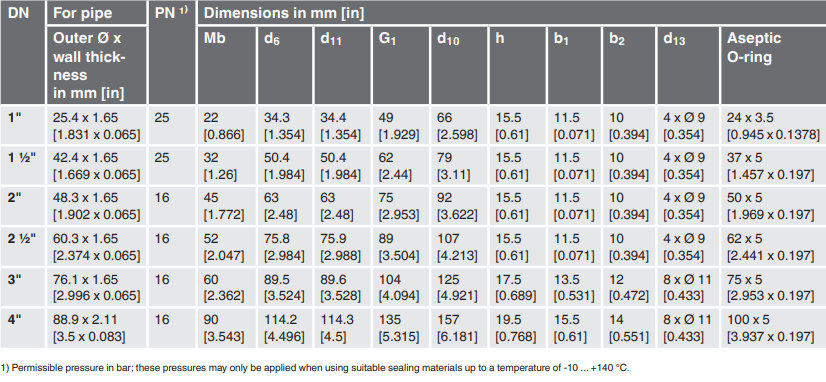

Aseptische schroefdraadbuisaansluiting DIN 11864-1

Type procesverbinding: aseptische schroefdraadbuisverbinding per DIN 11864-1 formulier A

Pijpstandaard: pijpen per DIN 11866 Rij C of ASME BPE 1997

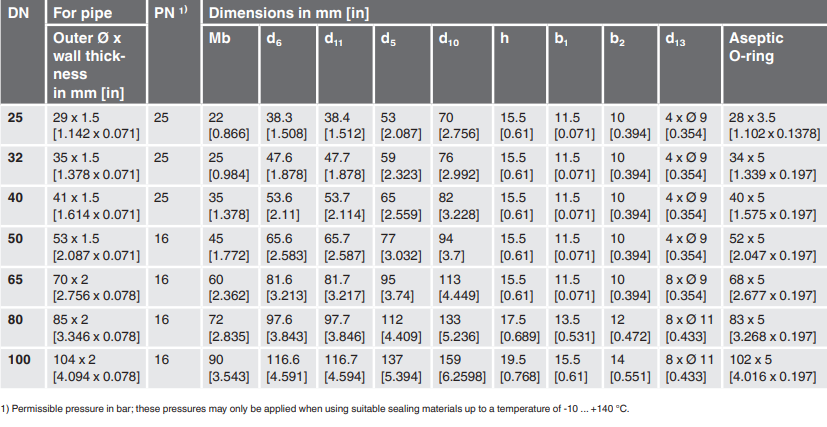

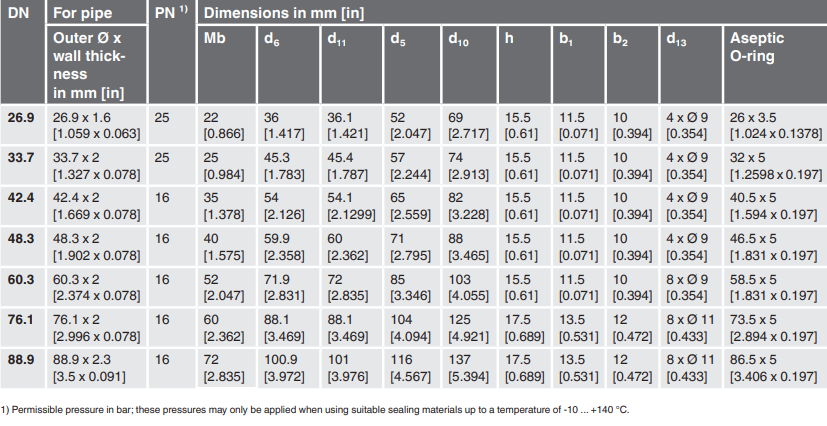

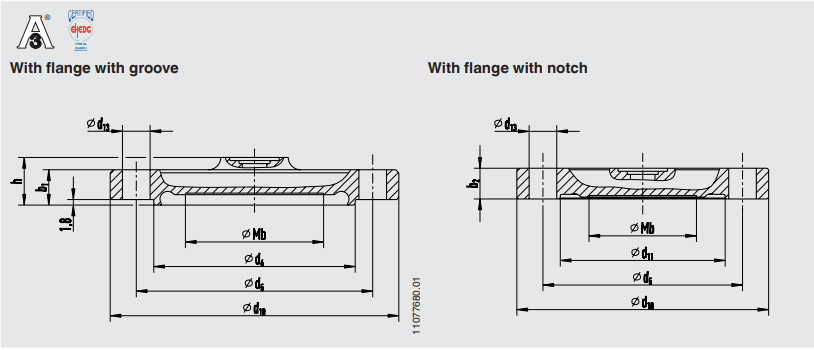

Aseptische flensaansluiting DIN 11864-2

Type procesverbinding: aseptische flensverbinding per DIN 11864-2 Formulier A

Pipe Standard: Pijpen per DIN 11866 Rij A of DIN 11850 Rij 2

Aseptische flensaansluiting DIN 11864-2

Type procesverbinding: aseptische flensverbinding per DIN 11864-2 Formulier A

Pipe Standard: Pipes Per DIN 11866 Rij B of DIN ISO 1127 Rij 1

Aseptische flensaansluiting DIN 11864-2

Type procesverbinding: aseptische flensverbinding per DIN 11864-2 Formulier A

Pijpstandaard: pijpen per DIN 11866 Rij C of ASME BPE 1997

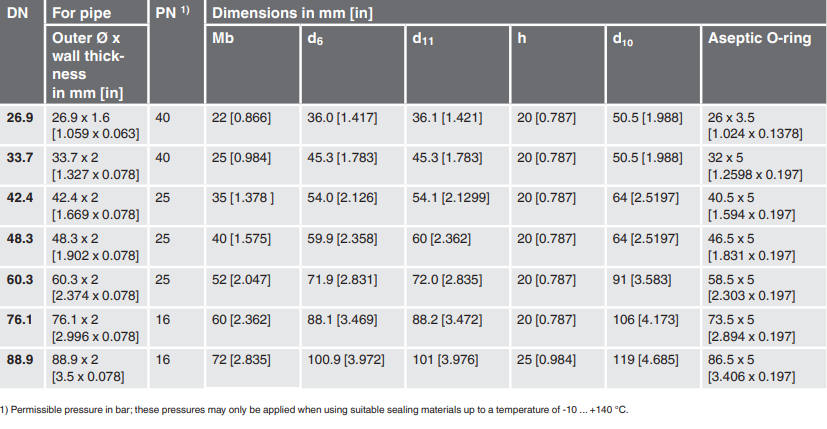

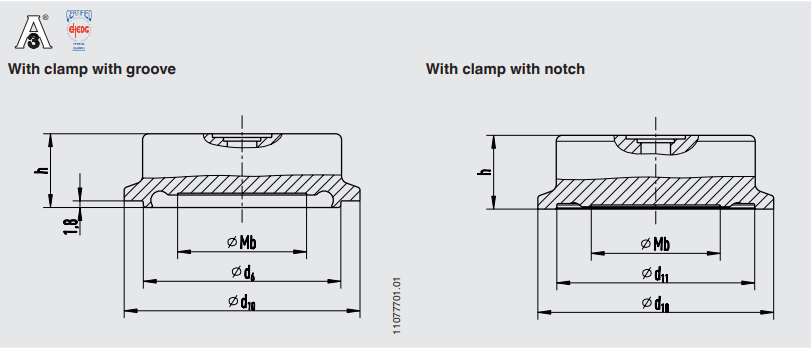

Aseptische klemaansluiting DIN 11864-3

Type procesverbinding: aseptische klemverbinding DIN 11864-3 Formulier A

Pipe Standard: Pijpen per DIN 11866 Rij A of DIN 11850 Rij 2

Aseptische klemaansluiting DIN 11864-3

Type procesverbinding: aseptische klemverbinding DIN 11864-3 Formulier A

Pipe Standard: Pipes Per DIN 11866 Rij B of DIN ISO 1127 Rij 1

Aseptische klemaansluiting DIN 11864-3

Type procesverbinding: aseptische klemverbinding DIN 11864-3 Formulier A

Pijpstandaard: pijpen per DIN 11866 Rij C of ASME BPE 1997

Diafragmafdichting:

Diafragmafdichtingsmodel / procesverbinding (type en specificatie van procesverbinding) / materiaal (basislichaam, diafragma) / oppervlakteruwheid van bevochtigde onderdelen / verbinding met het meetinstrument / niveau van netheid van bevochtigde onderdelen / oorsprong van bevochtigde onderdelen / certificaten

Diafragmafdichtsysteem:

Diafragmafdichtingsmodel / procesverbinding (type procesverbinding, buisstandaard, buisdimensie) / materiaal (basislichaam, diafragma) / oppervlakteruwheid van bevochtigde onderdelen / afdichtings- / meetinstrument (gegevensblad) / montage (directe montage, koelelement, capillair) / min. en max. Procestemperatuur / min. en max. Omgevingstemperatuur / vacuümservice / systeemvulvloeistof / certificaten / hoogteverschil / niveau van netheid van bevochtigde onderdelen / oorsprong van bevochtigde onderdelen / instrumentenbeugel
