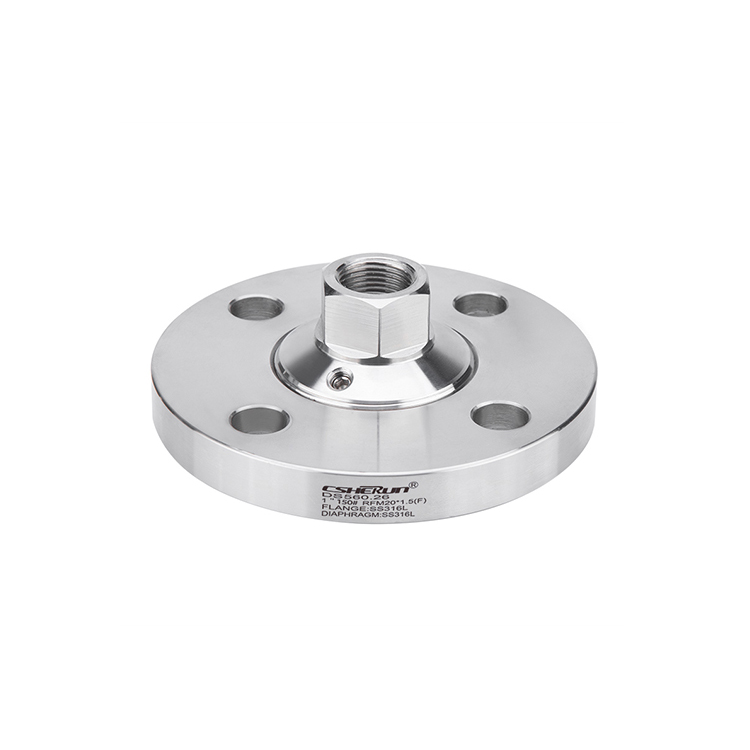

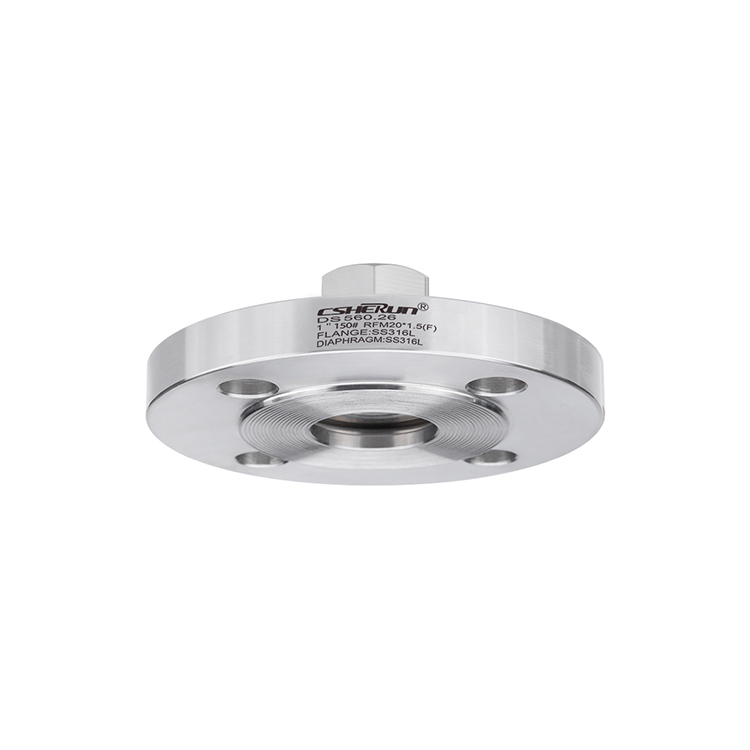

Diafragmaafdichting met flensaansluiting

Toepassingen

● Agressieve, zeer viskeuze, kristalliserende of hete media

● Procesindustrie

● Kleine flensprocesverbindingen

Speciale functies

● Flens met interne, alle gelaste diafragma

● Compact ontwerp

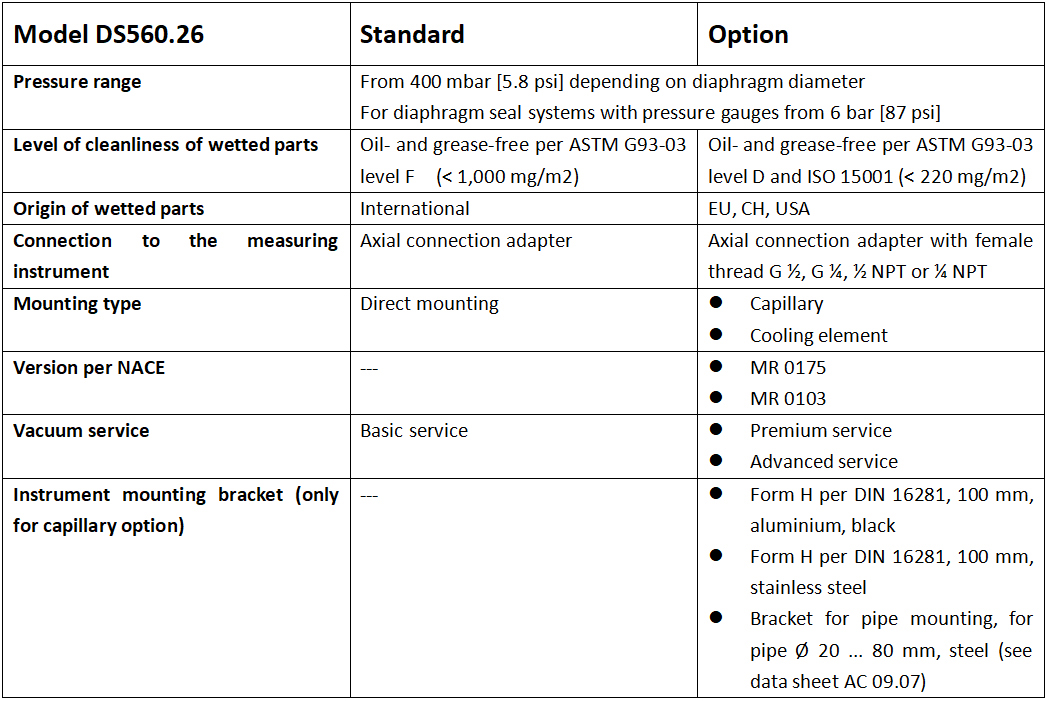

Specificaties

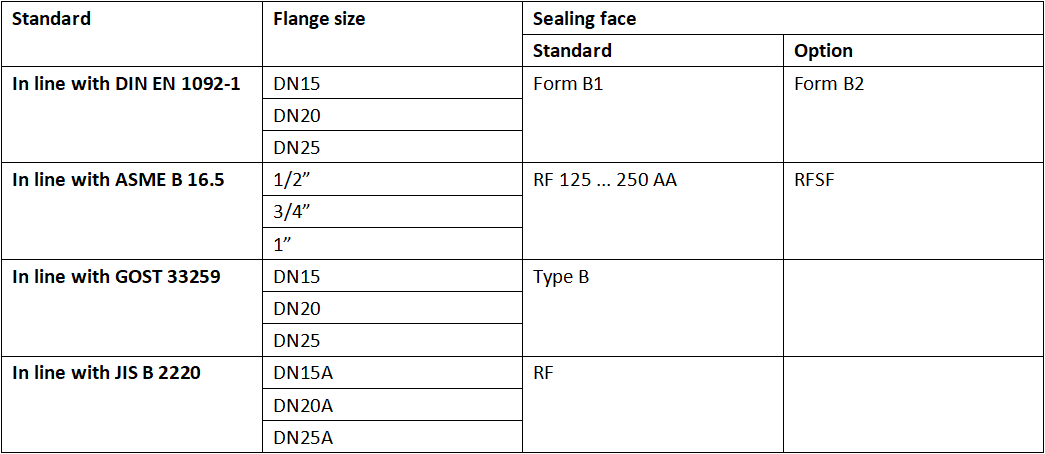

Procesverbinding, flens

Verdere flenzen en opties op aanvraag

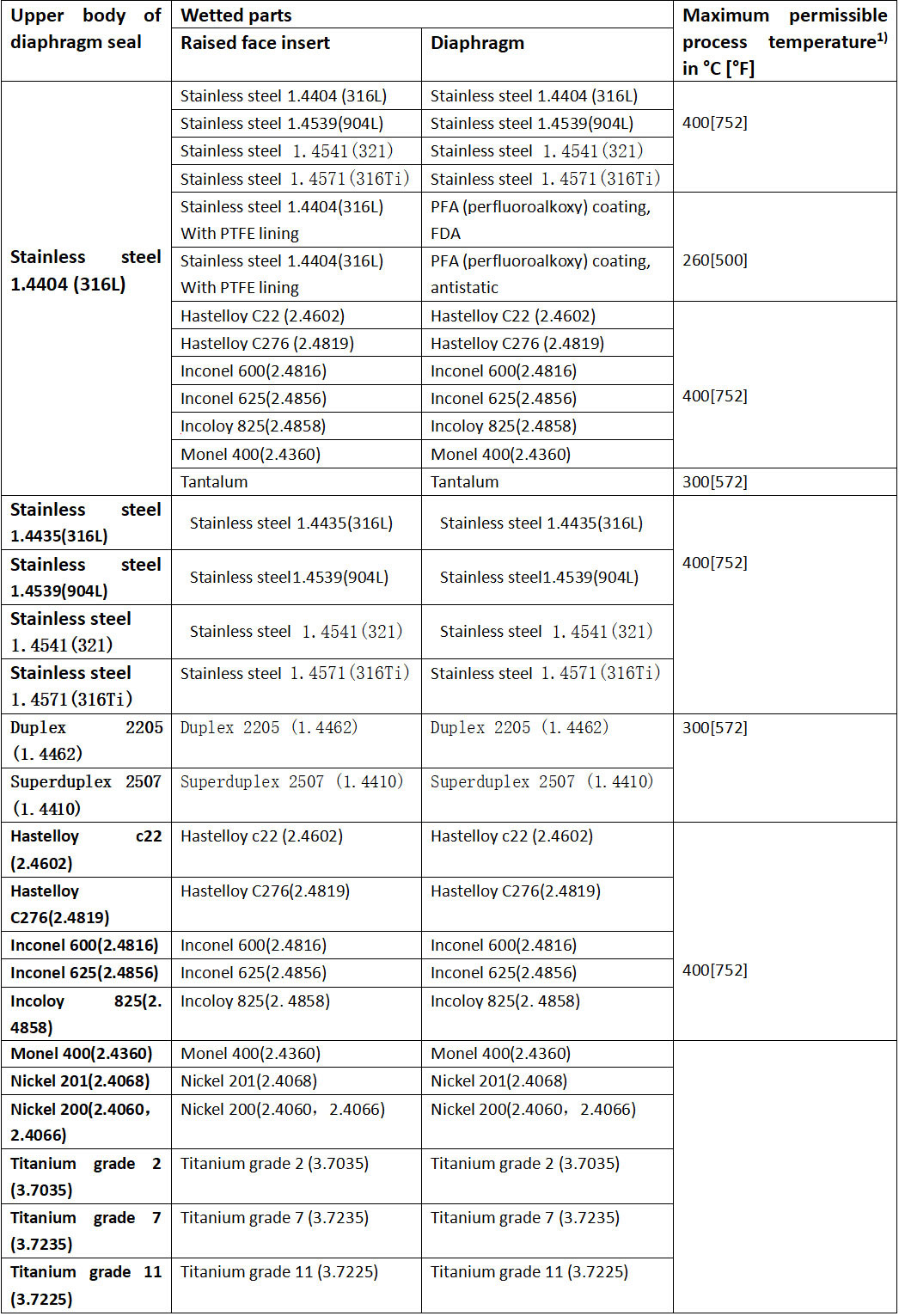

Materiële combinaties

1) De maximaal toelaatbare procestemperatuur van het diafragmaafdichtingssysteem wordt beperkt door de verbindingsmethode, door het systeemvulvloeistof en het meetinstrument.

Verdere materiaalcombinaties voor speciale procestemperaturen op aanvraag

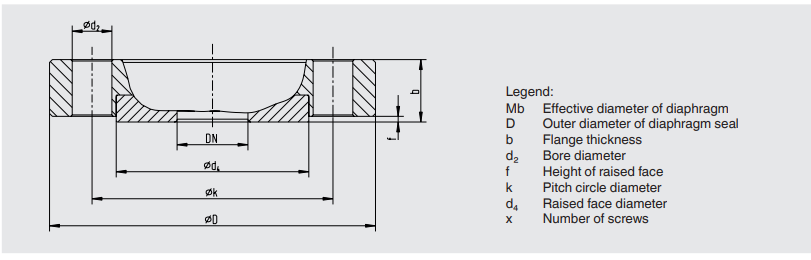

Afmetingen in mm [in]

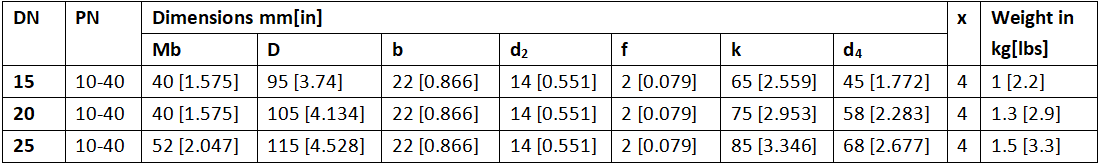

Flensaansluiting in lijn met DIN EN 1092-1, formulier B1

Verdere afmetingen en hogere nominale druk op aanvraag

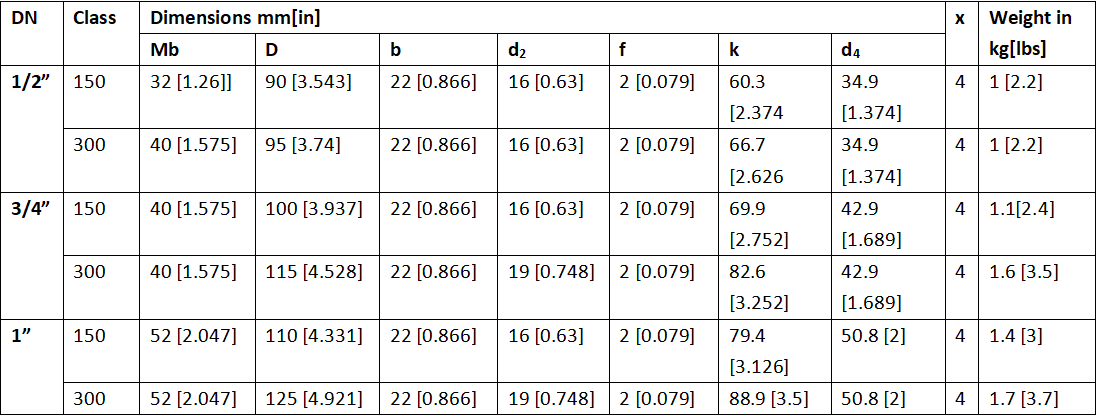

Flensverbinding per ASME B 16.5, RF 125 ... 250 AA

Verdere afmetingen en hogere nominale druk op aanvraag

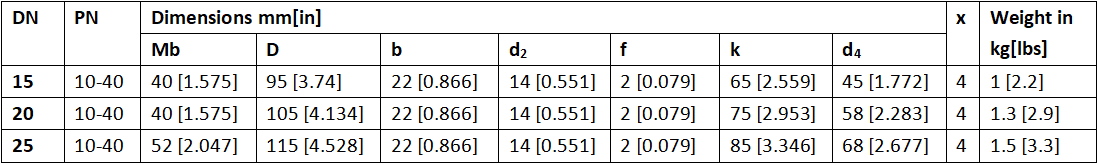

Flensaansluiting in lijn met GOST 33259, Type B

Verdere afmetingen en hogere nominale druk op aanvraag

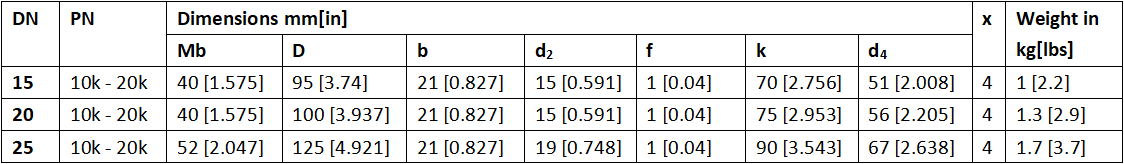

Flensverbinding per Jis B 2220

Verdere afmetingen en hogere nominale druk op aanvraag

Diafragmafdichting:

Diafragmafdichtingsmodel / procesverbinding (standaard, flengrootte, nominale druk, afdichtingsvlak) / materialen (bovenlichaam van diafragmaafdichting, verhoogd gezicht inzetstuk, diafragma) / niveau van netheid van natte onderdelen / oorsprong van bevochtigde onderdelen / versie per nace / verbinding met het meetinstrument / certificaten

Diafragmafdichtsysteem:

Diafragmafdichtingsmodel / drukmeetinstrumentenmodel (per gegevensblad) / montage (directe montage, koelelement, capillair) / materialen (bovenlichaam van diafragmaafdichting, verhoogde gezichtsinzet, diafragma) / min. en max. Procestemperatuur / min. en max. Omgevingstemperatuur / vacuümservice / systeemvulvloeistof / certificaten / hoogteverschil / netheidsniveau van bevochtigde onderdelen / oorsprong van bevochtigde onderdelen / versie per NACE / diafragmafdichting voor montage naar zone 0 / instrumenten montagebeugel / procesverbinding (standaard, flengrootte, nominale druk, afdichtingsvlak)
