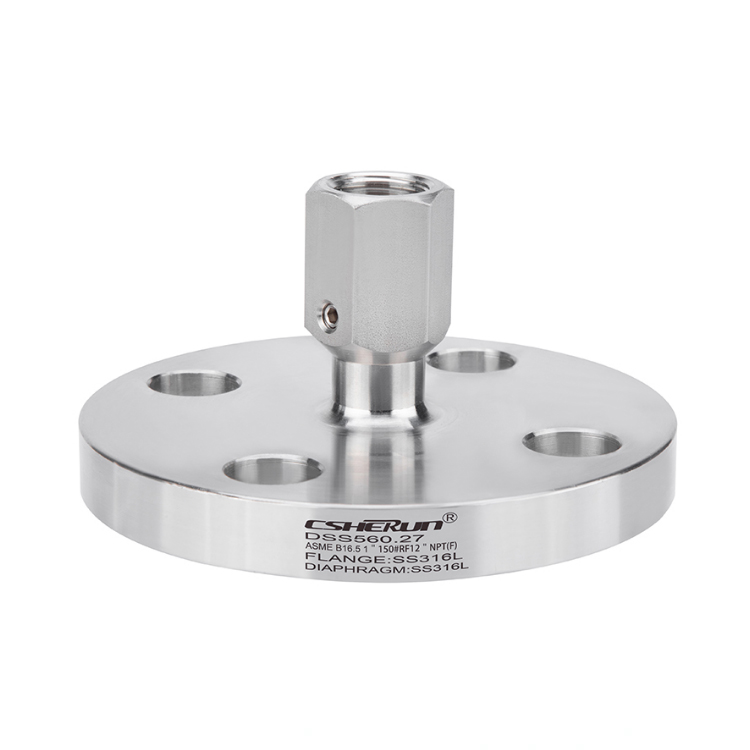

Diapragmafdichting met flensaansluiting

Introductie van de Diapragm-afdichting met flensaansluiting- Model DS560.27: De ultieme oplossing voor drukmeting in harde omgevingen

De model DS560.27 Diafragmafdichting is uitgerust met een flensverbinding die een eenvoudige installatie en integratie in uw bestaande processystemen mogelijk maakt. De robuuste constructie en hoogwaardige materialen zorgen voor langdurige prestaties en duurzaamheid, waardoor het een ideale keuze is voor een breed scala aan industriële toepassingen.

Het spoelmembraanontwerp van de Diapragm -afdichting met flensverbinding minimaliseert het risico van media -accumulatie en verstopping, waardoor een schone en nauwkeurige drukmeting wordt geboden. Deze functie is met name gunstig in toepassingen met viskeuze of met deeltjes beladen media, zodat uw drukmetingen niet worden aangetast door de opbouw van media.

Als een vertrouwde fabrikant van diafragmaafdichtingen zijn we toegewijd aan het leveren van producten van hoge kwaliteit en uitzonderlijke klantenservice. De Diapragm -afdichting met flensverbinding ontworpen en vervaardigd om te voldoen aan de strenge normen van de industriële sector, waardoor betrouwbaarheid en nauwkeurigheid worden gewaarborgd in uw drukmeetbehoeften.

Of u nu in de olie- en gas-, chemische, stroomopwekking- of waterbehandelingsindustrie bent, de Diapagm-afdichting met flensaansluiting- Model DS560.27- is uw go-to-oplossing voor drukmeting in harde omgevingen. Neem vandaag nog contact met ons op voor meer informatie en diensten in China Csherun.

Toepassingen

● Agressief, zeer viskeus, kristalliserend of hete media

● Procesindustrie

● Machinebouw en automatisering

Speciale functies

● Flens met spoelig gelaste diafragma

● Gemeenschappelijke normen en nominale breedtes beschikbaar

● Gemiddelde verscheidenheid aan verschillende materialen en Materiële combinaties

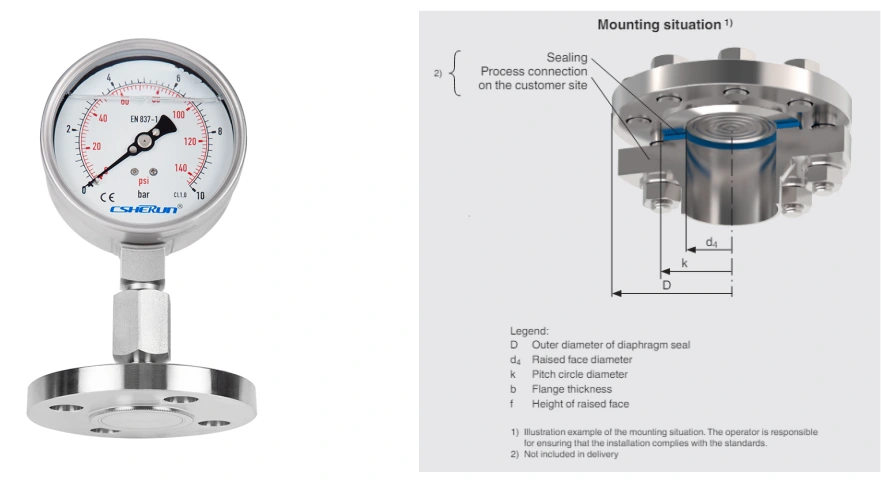

Installatie Voorbeeld

Model DSS560 met direct gemonteerde drukmeter

Diafragma afdichtingssysteem

Diafragmafdichtsystemen worden gemonteerd met bestaande verbindingen, die zijn gelast op een pijpleiding, een procesreactor of een tank. Een diafragma gemaakt van het juiste materiaal scheidt het medium van het meetinstrument. De interne ruimte tussen het diafragma en het meetinstrument is volledig gevuld met een systeemvulvloeistof.

Meetelement

De druk van het medium wordt overgebracht via het elastische diafragma naar het systeemvulvloeistof en vervolgens naar het meetinstrument. Een diafragmaafdichting en de componenten zijn perfect gekoppeld aan elkaar om een ​​betrouwbare meting te garanderen.

Montagetype

Montage van de diafragmaafdichting op de meetinstrumenten kan worden gemaakt via een directe verbinding, voor hoge temperaturen via een koelelement of via een flexibel capillair.

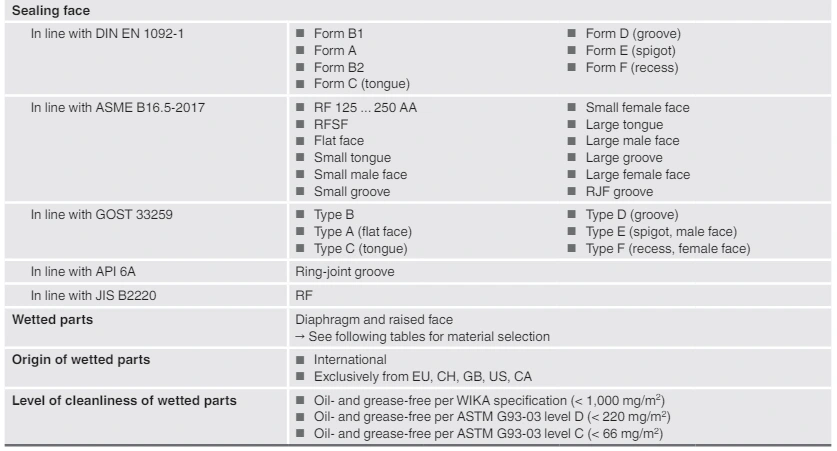

Specificaties

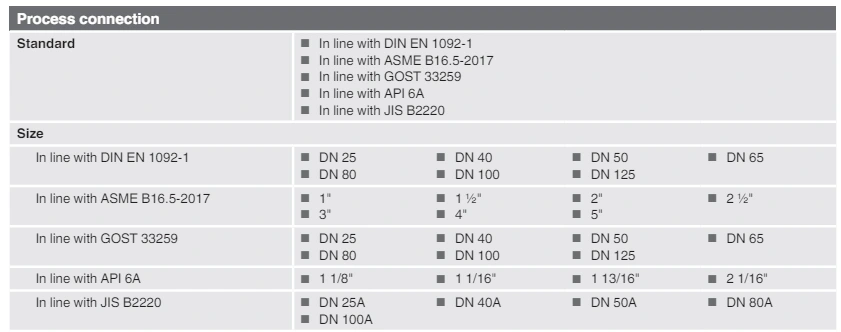

Andere procesverbindingen op aanvraag

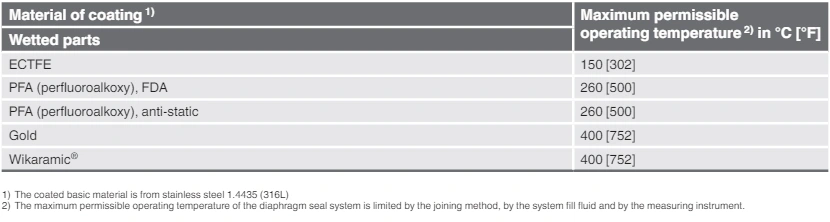

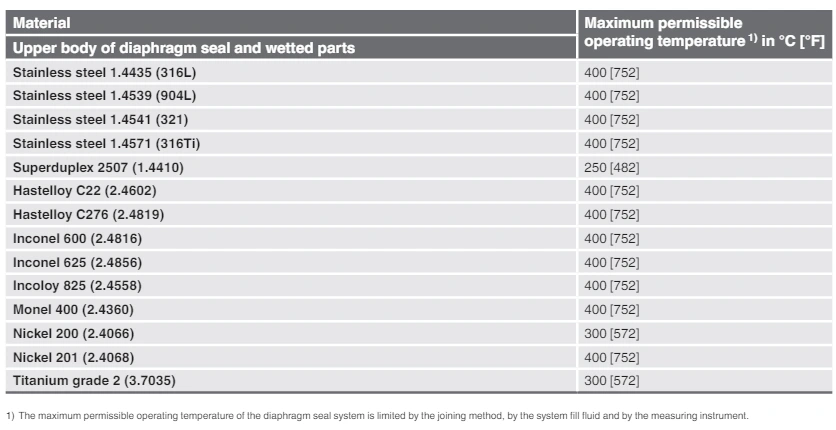

Verdere materialen voor speciale procestemperaturen op aanvraag.

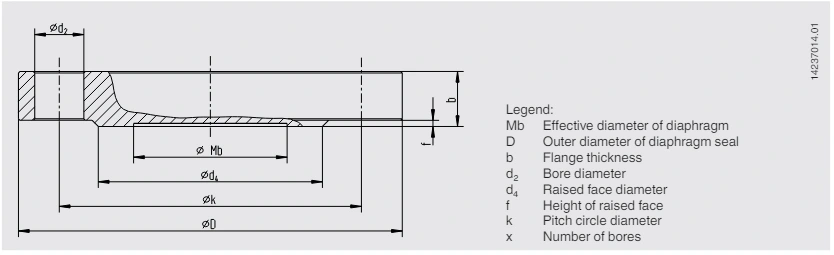

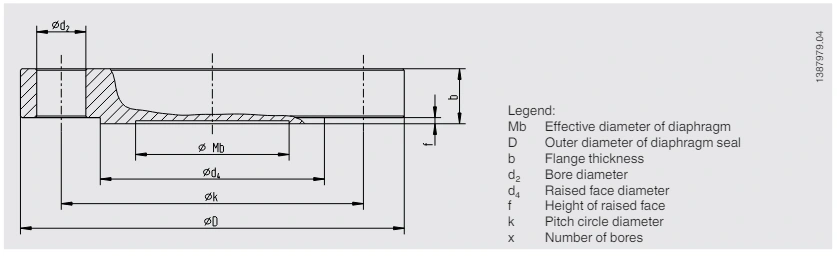

Afmetingen in mm [in]

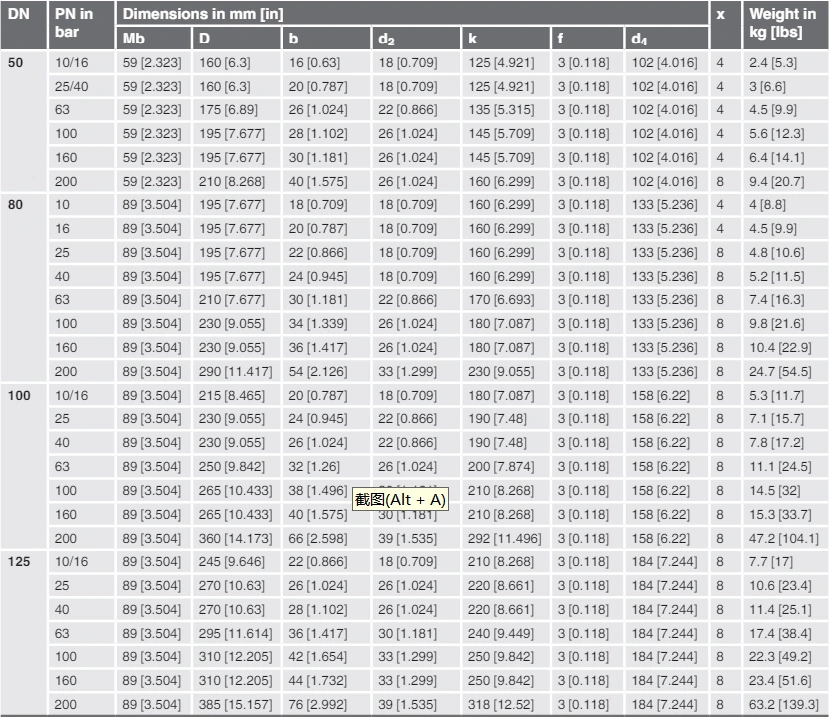

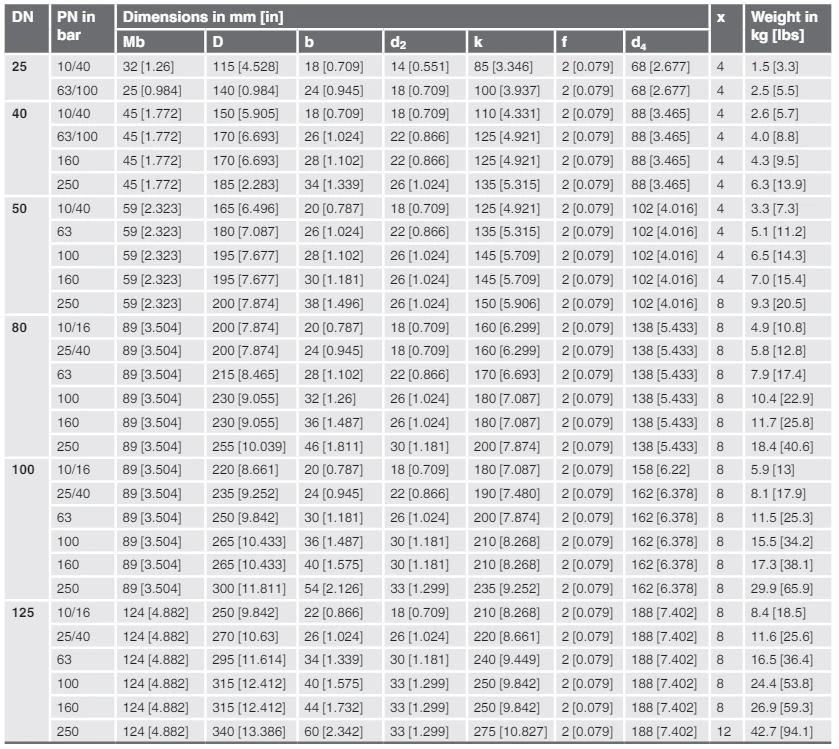

Flensaansluiting in lijn met din en 1092-1, formulier B

Verdere afmetingen en hogere nominale druk op aanvraag

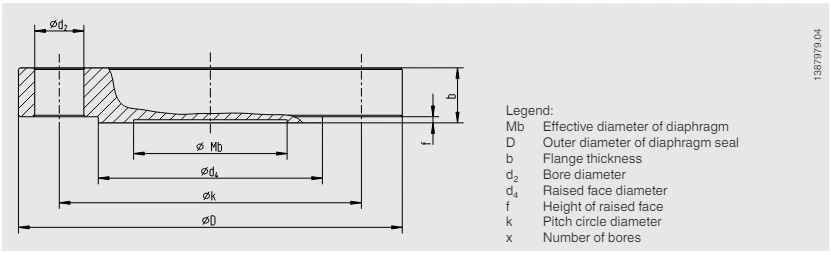

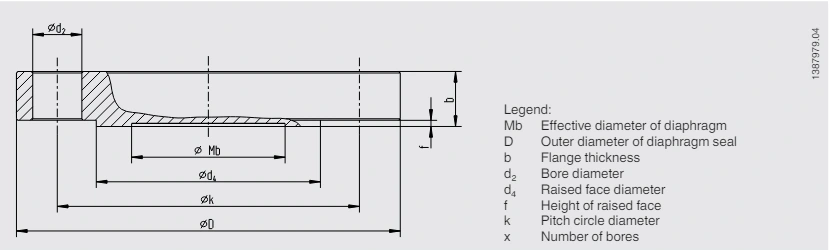

Afmetingen in mm [in]

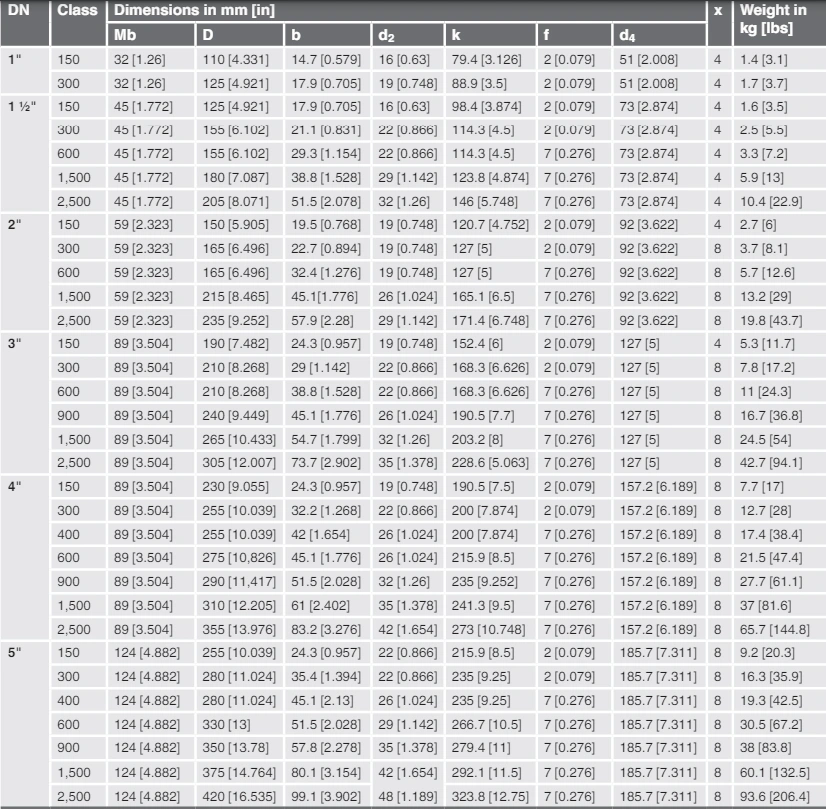

Flensaansluiting in lijn met ASME B16.5-2017, RF

Flensaansluiting in lijn met GOST 33259, Type B

Verdere afmetingen en hogere nominale druk op aanvraag

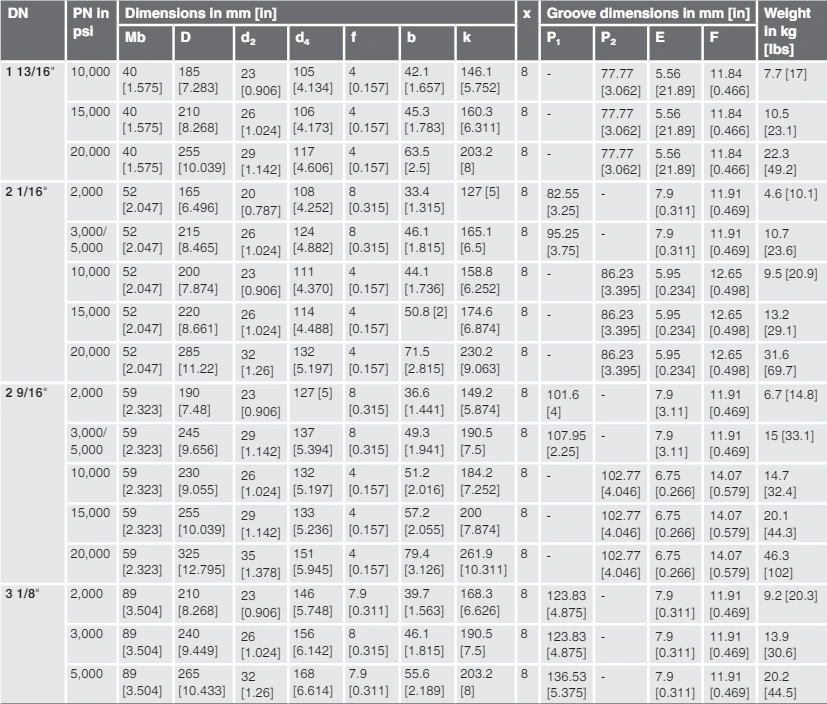

Flensaansluiting in lijn met API 6A, ringgewricht groove

Verdere afmetingen en hogere nominale druk op aanvraag

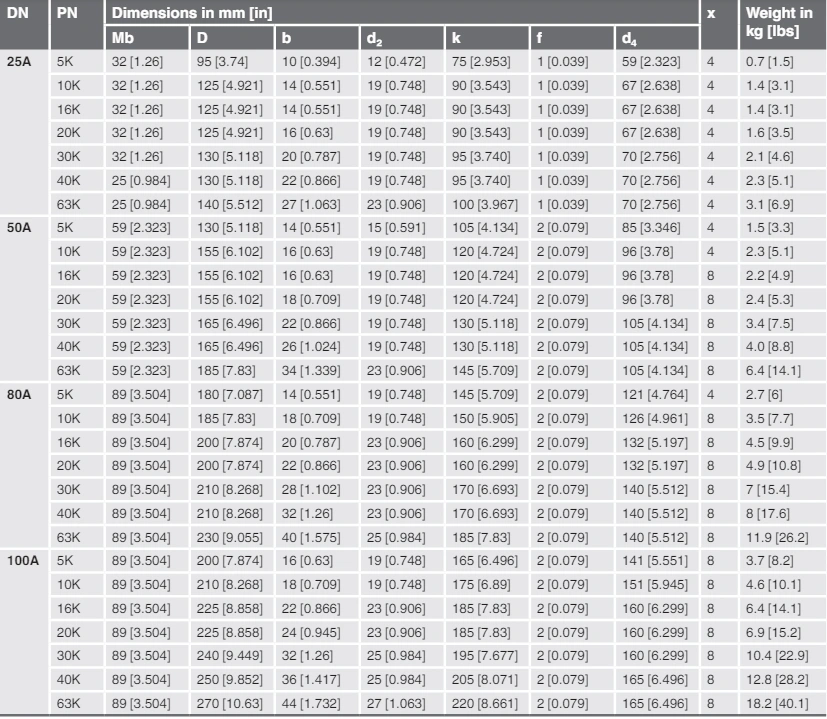

Flensaansluiting in lijn met Jis B 2220, RF

Verdere afmetingen en hogere nominale druk op aanvraag

Diafragmafdichting:

Diafragmafdichtingsmodel / procesverbinding (standaard, flengrootte, nominale druk, afdichtingsvlak) / materiaalcombinatie (bovenlichaam van diafragmaafdichting, bevochtigde onderdelen) / niveau van netheid van bevochtigde onderdelen / oorsprong van bevochtigde onderdelen / ontwerp per NACE / verbinding met het meetinstrument / certificaten / spoelring / spoelring

Diafragmafdichtsysteem:

Diafragmafdichtingsmodel / druk Maatinstrumentenmodel (per gegevensblad) / montage (directe montage, koelelement, capillair) / materiaalcombinatie (bovenlichaam van diafragmaafdichting, bevochtigde onderdelen) / min. en max. Procestemperatuur / min. en max. Omgevingstemperatuur / Vacuüm Service / Systeemvulvloeistof / Certificaten / Hoogteverschil / Rijkniveau van bevochtigde onderdelen / oorsprong van bevochtigde onderdelen / ontwerp per NACE / Diafragmafdichting voor montage naar zone 0 / instrumenten montagebeugel / procesverbinding (standaard, flengrootte, nominale druk, afdichtingsvlak) / spoelring) / spoelring) / spoelring) / spoelring)
