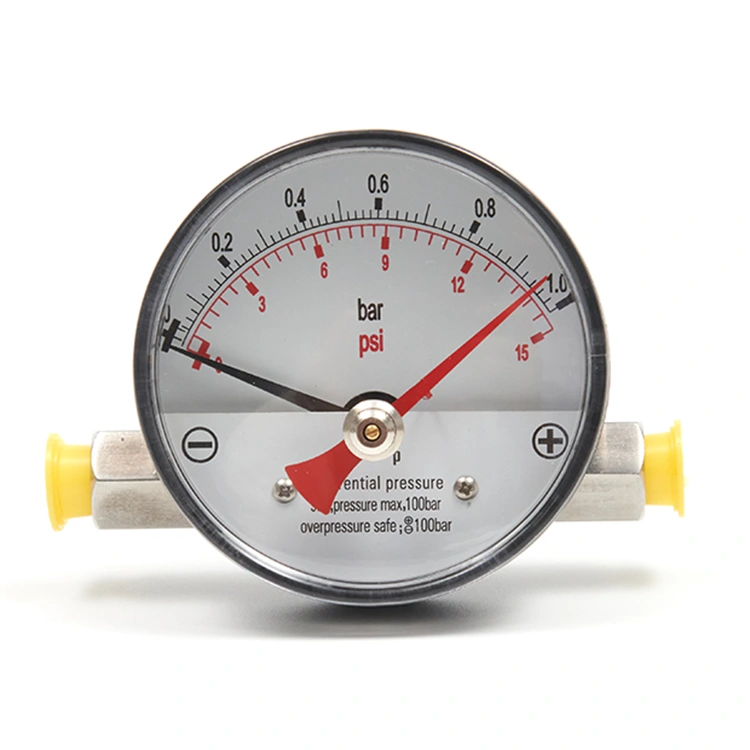

Differentiële manometer met magnetische zuiger

De differentiële drukmeter met magnetische zuiger-model DP80 heeft een magnetisch zuigerontwerp dat de gevoeligheid en nauwkeurigheid van de meter verbetert. Deze innovatieve functie zorgt voor een soepelere en responsievere beweging van de aanwijzer, waardoor u nauwkeurige metingen krijgt, zelfs in uitdagende omgevingen.

Het model DP80 is gebouwd om de ontberingen van industrieel gebruik te weerstaan ​​en beschikt over een duurzame, volledig metalen constructie die langdurige prestaties garandeert. Het magnetische zuigerontwerp minimaliseert ook wrijving en slijtage, waardoor de levensduur van de meter wordt verlengd en de onderhoudsvereisten worden verminderd.

Als toonaangevende fabrikant van drukverschilmeters zet CSHERUN Factory zich in voor het leveren van producten van hoge kwaliteit en een uitzonderlijke klantenservice. Ons model DP80 is ontworpen en vervaardigd om te voldoen aan de strenge normen van de industriële sector, waardoor betrouwbaarheid en nauwkeurigheid in uw drukmeetbehoeften wordt gegarandeerd.

Of u nu actief bent in de olie- en gas-, chemische, energieopwekkings- of waterbehandelingsindustrie, de drukverschilmeter met magnetische zuiger, model DP80, is uw vertrouwde oplossing voor nauwkeurige drukmetingen. Neem vandaag nog contact op met CSHERUN Factory voor meer informatie over onze producten en diensten.

Sollicitatie

●Voor gasvormige en vloeibare media die dat niet zijn zeer viskeus of kristalliserend

●Filtersystemen

●Pompbewaking

●Koelcircuits

●Pijpleidingsystemen

Speciale kenmerken

●Meetbereiken verschildruk 0 ... 400 mbar tot 0 ... 10 bar

●Compacte systeemkast van roestvrij staal, geschikt voor hoge werkdrukken (statische drukken), optioneel 100, 250 of 400 bar

●Overbelastingsbeveiliging aan beide zijden tot maximaal werkdruk

●Systeem en indicatorbehuizing uitwisselbaar ter plaatse

●Er kunnen maximaal 2 reedcontacten achteraf worden gemonteerd en ter plekke aangepast

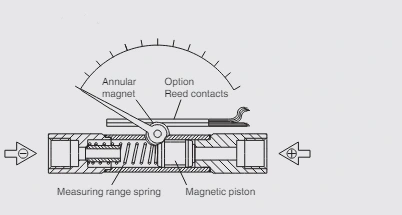

Illustraties van het principe

Montage volgens aangebrachte symbolen

⊕ hoge druk, ⊖ lage druk

De drukken p1 en p2 werken op de ⊕- en ⊖-zijde van de meetkamer, gescheiden door de drukbelaste magneetzuiger of magneetzuiger.

Het drukverschil veroorzaakt een axiale beweging (afbuiging) van de zuiger, ondersteund door de meetbereikveer.

Een op de instrumentwijzer gemonteerde ringmagneet volgt de in de zuiger geïntegreerde magneet, zodat aan elke zuigerpositie een gedefinieerde positie van de wijzer wordt toegewezen.

Dit ontwerp maakt de volledige mechanische scheiding van het meetsysteem en de indicatie mogelijk, terwijl lekkage naar buiten wordt geëlimineerd.

Doordat de volumestroom van de ⊕ naar de ⊖ zijde in de meetkamer door het mechanische ontwerp wordt geminimaliseerd en de standaardprocessen niet worden verstoord.

Specificaties
