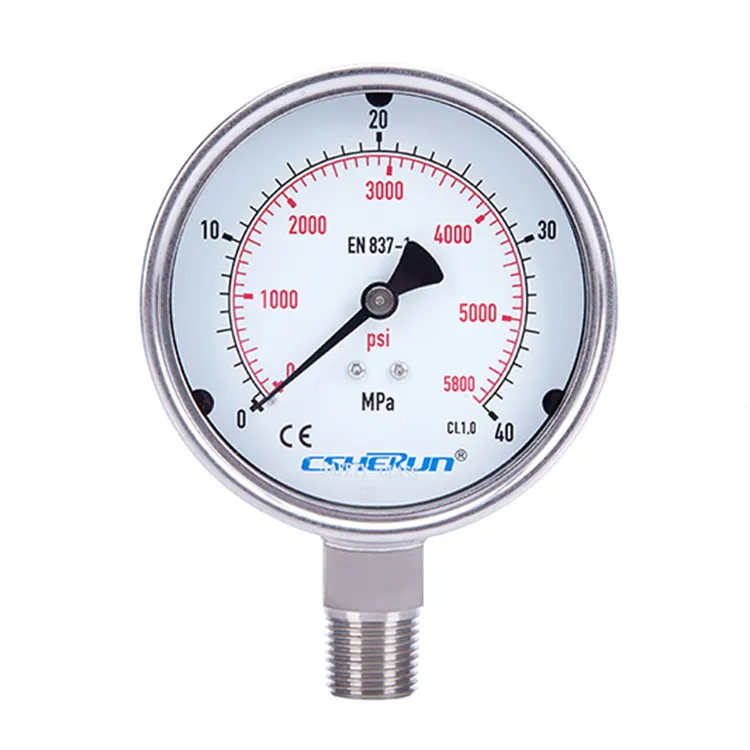

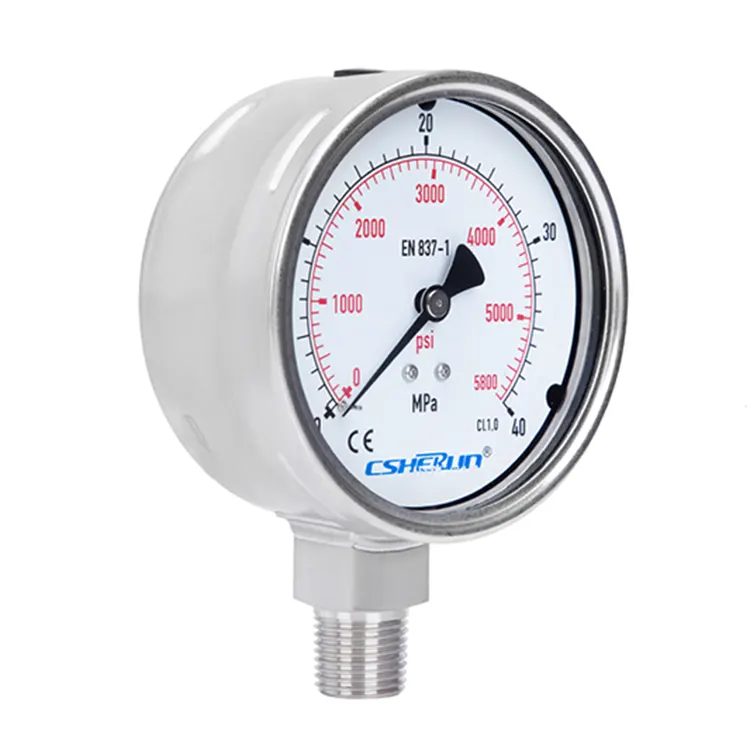

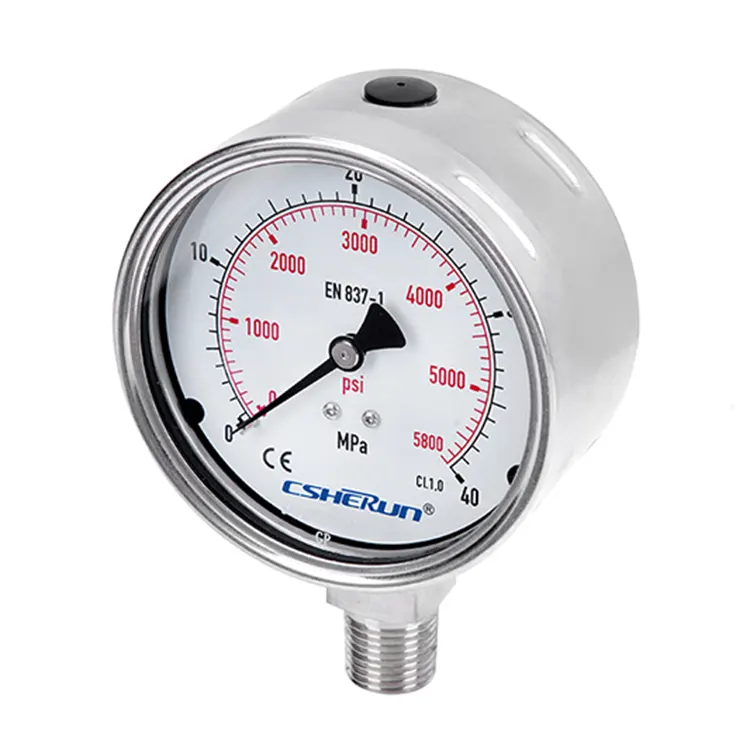

De Monel-manometer is bij uitstek geschikt voor toepassingen waarbij gasvormige en vloeibare agressieve media betrokken zijn die niet erg visceus of kristalliserend zijn, en is goed bestand tegen zware omgevingsomstandigheden.
De geavanceerde Monel-drukmeter biedt zeer nauwkeurige drukmetingen voor gassen, met mogelijkheden voor microdrukdetectie en overdrukbescherming. De roestvrijstalen constructie zorgt voor duurzaamheid, corrosiebestendigheid en langdurige betrouwbaarheid in zware omstandigheden, waardoor het ideaal is voor veeleisende industriële toepassingen, waaronder chemicaliën, petrochemie, olie en gas, energietechniek en watertechnologie.
CSHERUN, een in China gevestigde leverancier, is gespecialiseerd in Monel-drukmeters die op maat zijn gemaakt voor niet-viskeuze, niet-kristalliserende media in zware omstandigheden. Onze meters voldoen aan de NACE-normen en zijn geschikt voor de chemische, olie- en gas- en energiesector. We bieden aanpassingsmogelijkheden, waaronder speciale wijzerplaatmarkeringen en gepersonaliseerde logo's, zodat onze hoogwaardige, betrouwbare meters aan uw specifieke behoeften voldoen.
● Uitstekende stabiliteit van de belastingscyclus en schokbestendigheid
● Hoge dynamische drukbelastingen en trillingen
● Langere levensduur, robuust
● Geschiktheid voor bijzonder agressieve media, vanwege zeer hoge corrosiebestendigheid
● Schaalbereik van 0 … 0,6 tot 0 … 1.000 bar
● Voor gasvormige en vloeibare agressieve media die niet hoogviskeus of kristalliserend zijn, ook in agressieve omgevingen
● Chemische en petrochemische industrie, olie- en gasindustrie, energietechniek en ook water- en afvalwatertechnologie
● Zuurgastoepassingen, ook met NACE-vereiste.
|
Maximale schaalwaarde van manometer (bar) |
≤25 |
<25 tot ≤600 |
<600 tot ≤1000 |
|
Aantal drukcycli |
120 000 |
100.000 |
30 000 |
|
Ontwerp |
EN837-1 |
|
Nominale maat in mm |
63, 100, 160 |
|
Nauwkeurigheidsklasse (volgens EN837-1) |
NS63: CL1.6 NS100, 160: CL1.0 |
|
Meetbereiken
|
-1 … 0bar tot -1 … 15bar 0 …0,6 bar tot 0 … 1000 bar |
|
Toepassingsgebied
|
Stabiel: NS63: 3/4 X volledige schaalwaarde NS100, 160: volledige schaalwaarde
Dynamische belasting: NS63: 2/3 x volledige schaalwaarde NS100, 160: 0,9 x volledige schaalwaarde
Korte termijn: NS63: volledige schaalwaarde NS100, 160: 1,3 x volledige schaalwaarde |
|
Bedrijfstemperatuurbereik
|
Omgeving: -40 …. +60℃ (ongevulde vloeistof) -20 …. +60℃ (glycerine vullen)
Medium: -40 …. +200℃ (ongevulde vloeistof) -20 …. +100℃ (gevulde glycerine) -40 …. +100℃ (gevulde siliconenolie) |
|
Temperatuurprestaties |
Wanneer de temperatuur van het meetsysteem afwijkt van de referentietemperatuur (+20℃): max. ±0,4%/10k van het bereik |
|
Mate van bescherming |
IP65 (EN 60529) |
|
Procesaansluiting
|
Monel G1/4B G1/2B |
|
Verbindingslocatie |
Onderste montage Lagere achterkant Montage middenachter (alleen voor NS63) |
|
Drukelement
|
Monel ≤60bar C-type buis >60bar spiraalvormige buis |
|
Beweging |
Roestvrij staal |
|
Wijzerplaat
|
Aluminium, wit, Wijzerplaatmarkering zwart en rood |
|
Wijzer |
Aluminium, zwart |
|

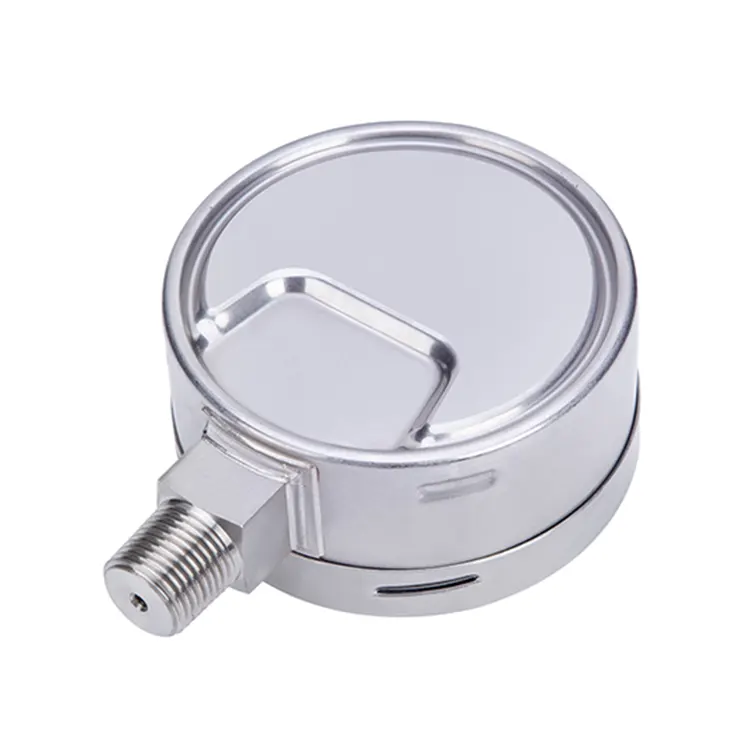

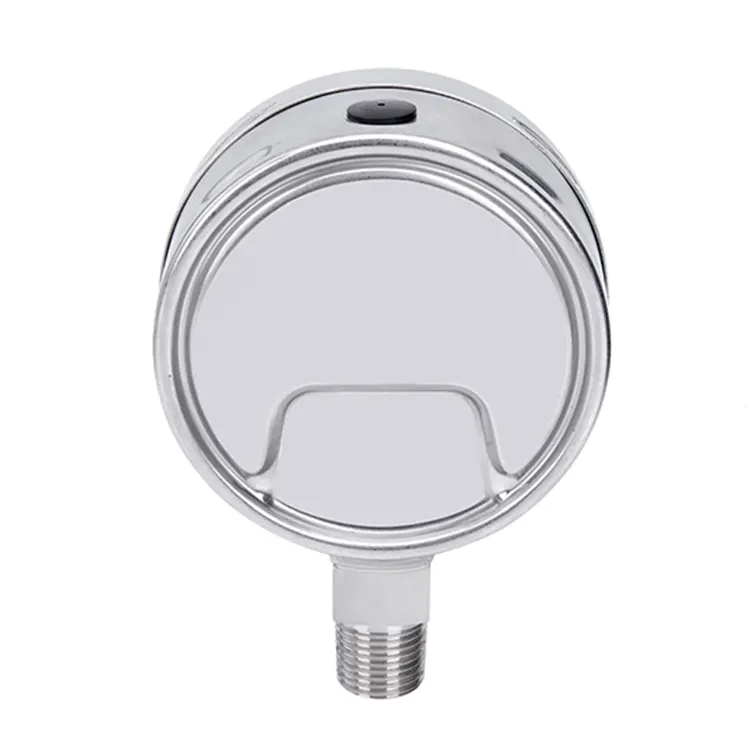

Geval |
Roestvrij staal 304 |
|
Bezel van het bajonettype |
Roestvrij staal 304 |
|
Raam |
Gelaagd veiligheidsglas |
|
Vloeistof vullen |
Glycerine(99,5%) |
■ Andere procesaansluitingen, de verbindingsdraad kan PT, NPT, BSPT enz. zijn.
■ Speciale weegschalen
■ Paneelmontagerand
■ Elektrische contacten
■ 3-gatsbevestiging, paneelmontagerand
■ Andere speciale versies
