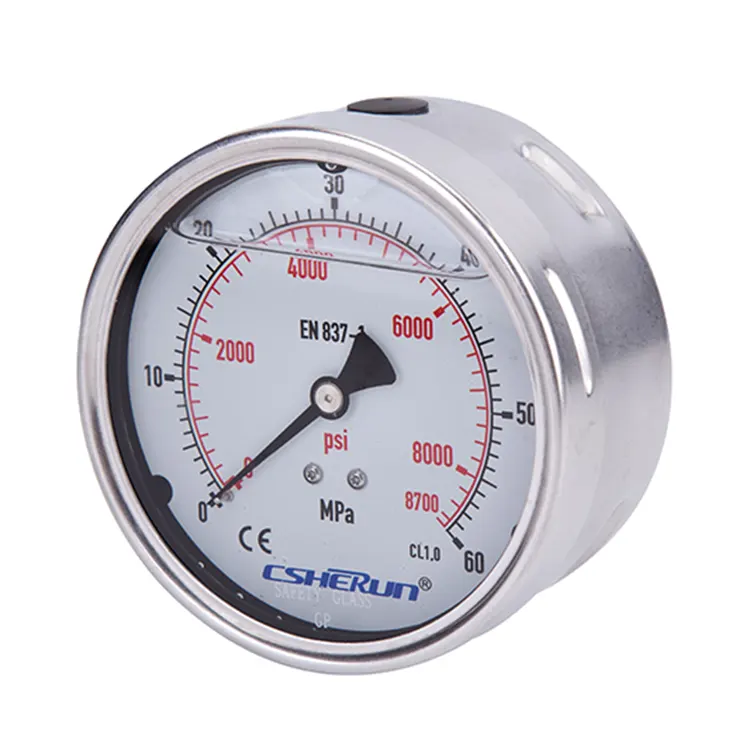

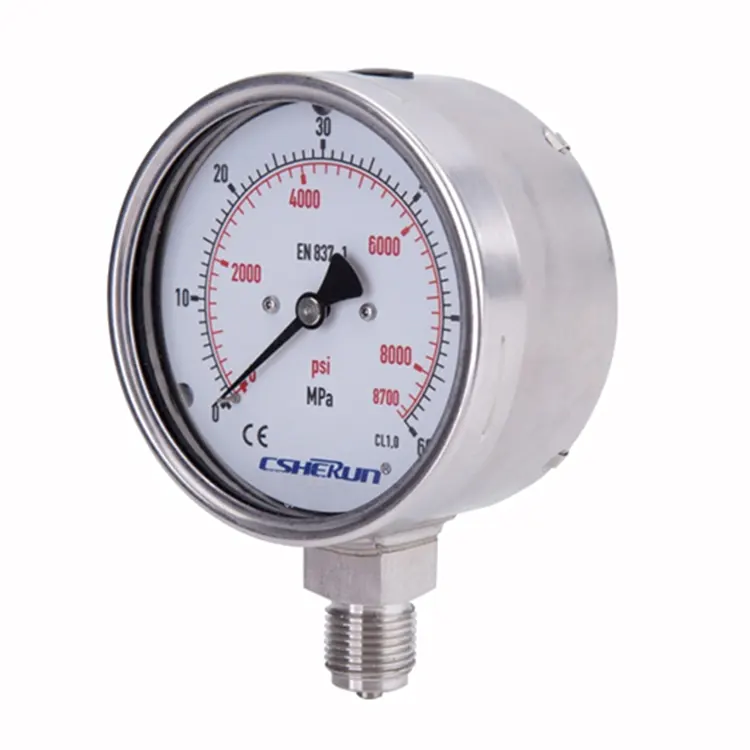

De geavanceerde veiligheidsdrukmeter, vervaardigd in China, wordt voornamelijk gebruikt voor het nauwkeurig meten van de gasdruk. Het beschikt over de mogelijkheid om zowel microdruk te meten als tot op zekere hoogte bescherming tegen overdruk te bieden, waardoor veiligheid en betrouwbaarheid in verschillende toepassingen worden gegarandeerd. Deze meter is gemaakt van roestvrijstalen materialen en biedt uitzonderlijke duurzaamheid en corrosiebestendigheid, waardoor hij zeer geschikt is voor zware en veeleisende omgevingen.
De veiligheidsdrukmeter wordt veel gebruikt in meerdere industrieën, waaronder onder meer de olie- en gasindustrie, de chemische en petrochemische industrie, de energietechniek en de water- en afvalwaterzuiveringstechnologie. De veelzijdigheid en betrouwbaarheid maken het tot een essentieel hulpmiddel om de veilige en efficiënte werking van verschillende systemen en processen in deze kritieke sectoren te garanderen.
Veiligheidsdrukmeter van de gerenommeerde Chinese fabriek, CSHERUN, biedt aanpassingsmogelijkheden om aan uw specifieke behoeften te voldoen. U heeft de flexibiliteit om bij het plaatsen van een bestelling speciale wijzerplaatmarkeringen te selecteren op basis van uw voorkeuren. Bovendien kunnen we op verzoek het gepersonaliseerde logo van uw bedrijf op de wijzerplaat afdrukken, waardoor uw apparatuur een vleugje professionaliteit en merkidentiteit krijgt. Met CSHERUN krijgt u niet alleen een product van hoge kwaliteit, maar ook een persoonlijke service die is afgestemd op uw behoeften.
● Verhoogde veiligheidseisen voor persoonlijke bescherming
● Met vloeistofgevulde behuizing voor toepassingen met hoge dynamische drukbelastingen of trillingen
● Voor gasvormige en vloeibare agressieve media die niet hoogviskeus of kristalliserend zijn, ook in agressieve omgevingen
● Olie- en gasindustrie, chemische en petrochemische industrie, energietechniek en ook water- en afvalwatertechnologie
● Veiligheidsversie met massieve keerwand ontworpen in overeenstemming met de eisen en testomstandigheden van EN 837-1
● Uitstekende belastingsstabiliteit en schokbestendigheid
● Volledig uit RVS
● Schaalbereik van 0 … 0,6 tot 0 … 1.000 bar
|
Maximale schaalwaarde van manometer (bar) |
≤25 |
<25 tot ≤600 |
<600 tot ≤1000 |
|
Aantal drukcycli |
120 000 |
100.000 |
30 000 |
|
Ontwerp |
EN837-1 |
|
|
Nominale maat in mm |
63, 100, 160 |
|
|
Nauwkeurigheidsklasse |
NS 63: 1,6 NS 100, 160: 1,0 |
|
|
Schaalbereiken
|
NS 63: 0 ... 1 tot 0 ... 1.000 bar NS 100: 0 ... 0,6 tot 0 ... 1.000 bar of alle andere gelijkwaardige vacuüm- of gecombineerde druk- en vacuümbereiken |
|
|
Beperking van de druk
|
NS 63: Stabiel: 3/4 x volledige schaalwaarde Fluctuerend: 2/3 x volledige schaalwaarde Korte tijd: volledige schaalwaarde
NS100: Continu: volledige schaalwaarde Fluctuerend: 0,9 x volledige schaalwaarde Korte tijd: 1,3 x volledige schaalwaarde |
|
|
Toegestane temperatuur
|
Omgeving: -40 … +60 °C met ongevulde instrumenten -20 … +60 °C bij instrumenten met glycerinevulling
Medium: +200 °C maximaal bij ongevulde instrumenten +100 °C maximaal bij gevulde instrumenten |
|
|
Temperatuureffect |
Wanneer de temperatuur van het meetsysteem afwijkt van de referentietemperatuur (+20 °C): max. ±0,4%/10 K van volledige schaalwaarde |
|
|
Bescherming tegen binnendringing volgens IEC/EN 60529 |
IP65 (instrumenten met aansluiting op de achterkant: IP54) |
|
|
Procesaansluiting
|
RVS 316L (NS 63: 1.4571) Ondermontage (radiaal) of onderrugmontage NS 63: G ¼ B (mannelijk), SW 14 NS 100: G ½ B (mannelijk), SW 22 |
|
Drukelement |
Roestvrij staal 316L C-type of spiraalvormig type |
|
Beweging |
Roestvrij staal |
|
Wijzerplaat |
Aluminium, wit, zwart opschrift NS 63 met aanwijspin |
|
Wijzer |
Aluminium, zwart |
|
Geval |
Roestvrij staal, met massieve keerwand (Solid front) en uitblaas achterkant, schaalbereik ≤ 0 ... 16 bar (onderste montage) met compensatieklep om de behuizing te ontluchten |
|
Raam |
Gelaagd veiligheidsglas (NS 63: Polcarbonaat) |
|
Ring |
Bajonetring, roestvrij staal |
|
Vloeistof vullen |
Glycerine (glycerine-watermengsel voor kalkbereik ≤ 0 ... 2,5 bar) |
■ Andere procesaansluiting
■ Montage op membraanafdichtingen, zie productrecensie membraanafdichtingen
■ Meetsysteem Monel
■ Paneelmontageflens, roestvrij staal of gepolijst roestvrij staal
■ Opbouwmontagenokken aan de achterkant, roestvrij staal
■ Omgevingstemperaturen -40 °C: Vulling met siliconenolie
■ Beschermingsgraad IP66, IP67
■ Bourdonbuismanometer met schakelcontacten
